用螺絲頂著物體控制旋轉角度的，那個安裝孔怎么設計？

查看數: 3155 | 評論數: 16 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-7-4 21:52

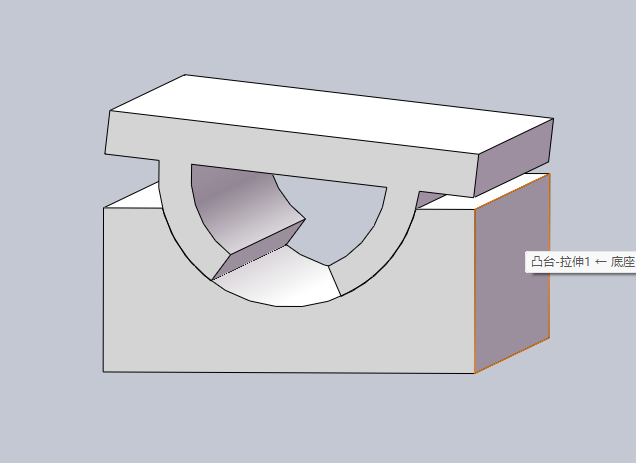

準備在上面的零件左右兩邊畫兩個螺絲孔，頂著下面的零件來控制上面的零件旋轉，可是旋轉的時候與下面零件的平面就不是平行，那么這個安裝螺絲的孔怎么設計才對尼？ ...

回復

劉濤123 發表于 2023-7-6 08:10:17

1

冷月梧桐 發表于 2023-7-5 20:34:39

只為更好發表于 2023-7-4 22:18
不用氣缸

pengtao8373 發表于 2023-7-5 14:26:40

只是單純的要求頂著下面旋轉那么普通螺絲就夠了，兩板不平行又不影響翻轉，畢竟只要螺絲伸長頂著就可以旋轉了

東海fyh126 發表于 2023-7-5 10:27:15

上面做螺紋孔就行，，，，，

想飛的鳥~~ 發表于 2023-7-5 08:45:44

你的旋轉中心都不是固定的？結構要是不改，牙孔只能在下面！上面過孔開大加墊片，也勉強能轉吧！

石油地質-波菜 發表于 2023-7-5 08:38:35

本帖最后由石油地質-波菜于 2023-7-5 08:40 編輯

尺寸、載重、精度都不太清楚看著應該是輕質精度不高的直接開雙U槽兩邊有螺栓調節就行了吧
其他結構可以參考還有很多調角度的平臺都是單側鉸鏈單側調節螺桿的這樣更簡單些就是不知道滿不滿足動作



李邈 發表于 2023-7-5 08:18:20

從下往上頂普通螺絲都行

fanxx2000 發表于 2023-7-5 08:12:27

圓頭螺栓就可以

changzheng 發表于 2023-7-5 08:00:35

只為更好發表于 2023-7-4 22:18
不用氣缸

人也沒讓你用氣缸呀

攻城濕 發表于 2023-7-5 07:52:36

學習學習
