請教孔間距的公差標注問題

查看數: 4509 | 評論數: 16 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2023-6-16 13:38

正文摘要:

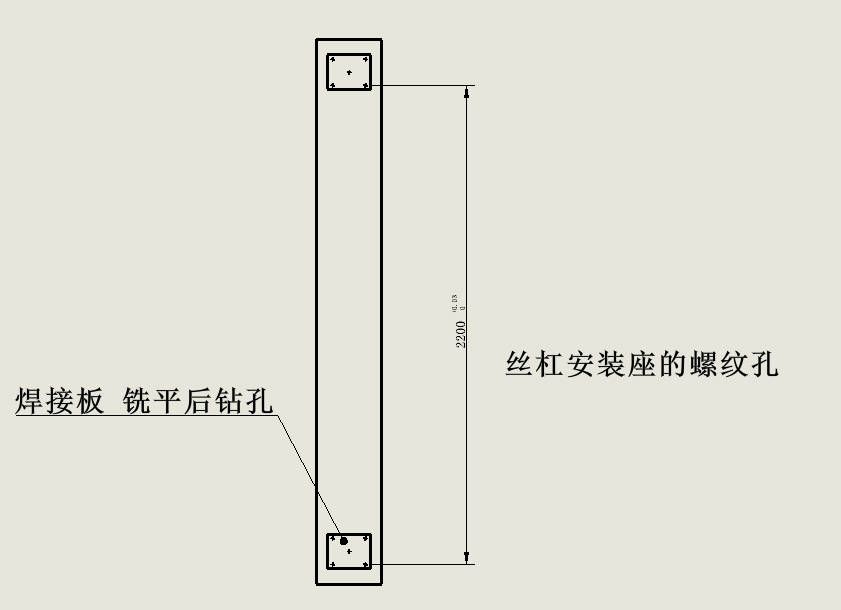

1.焊接機架上固定絲杠安裝座,鋼管拼焊+一張大板,然后大板上焊接凸臺,凸臺銑平后鉆孔,孔間距在2000mm左右,此處標注尺寸公差多少合適?2.本人看到一處關于 尺寸公差的說法是否正確? ...

回復

18322049501 發表于 2023-6-20 08:55:12
關注著,我也好奇如果大板上的孔怎么標,又或是大型的模具定位銷孔,孔間距怎么標、形位公差怎么標,才可以裝的上。
LILY0818 發表于 2023-6-20 08:45:59
做成腰孔就好了
斯文少弟2018 發表于 2023-6-17 17:24:15
蘿卜包呀 發表于 2023-6-17 11:07
絲桿支撐端軸承本就可以軸向竄動,有一定的余量,差個一兩個毫米完全無影響

謝謝回復。 樣機不是常見的一端固定一端支撐,用的 兩端固定,雙列角接觸球軸承 背對背安裝。  伺服電機3000rpm轉起來,噪音挺大
斯文少弟2018 發表于 2023-6-17 17:23:10
-YUN- 發表于 2023-6-17 10:56
絲桿支承座有一端是浮動軸承,可以調節的,不過圖紙要求控制在±1mm以內還是可以吧,用CNC打點鉆孔

我這用的兩端都是 固定的, 雙列角接觸球軸承,背對背。  運行了下,噪音有些大
斯文少弟2018 發表于 2023-6-17 17:22:04
e29340 發表于 2023-6-17 10:56
你要上大龍門銑床你按照0.05-0.1標,不是的話,一般機床沒那么大行程的。想要保證加工面高度估計又要加賽片 ...

謝謝回復。 我想的是 上龍門銑打孔
斯文少弟2018 發表于 2023-6-17 17:18:24
swh481320 發表于 2023-6-16 14:02
應該是標形位公差,位置度

謝謝回復,對于形位公差 ,腦子里是一團漿糊,搞不懂
斯文少弟2018 發表于 2023-6-17 17:16:57
鷹頭貓 發表于 2023-6-16 19:21
絲杠兩端只是固定軸承座而已,為什么要這么高的精度?

不是用的 標準固定端和支撐端,兩端都是固定的,用了雙列角接觸球軸承
蘿卜包呀 發表于 2023-6-17 11:07:35
絲桿支撐端軸承本就可以軸向竄動,有一定的余量,差個一兩個毫米完全無影響
e29340 發表于 2023-6-17 10:56:16
你要上大龍門銑床你按照0.05-0.1標,不是的話,一般機床沒那么大行程的。想要保證加工面高度估計又要加賽片。
