求解，機械設計手冊上齒輪變位系數選擇的例題有看不懂的地方

查看數: 1639 | 評論數: 4 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-5-31 20:43

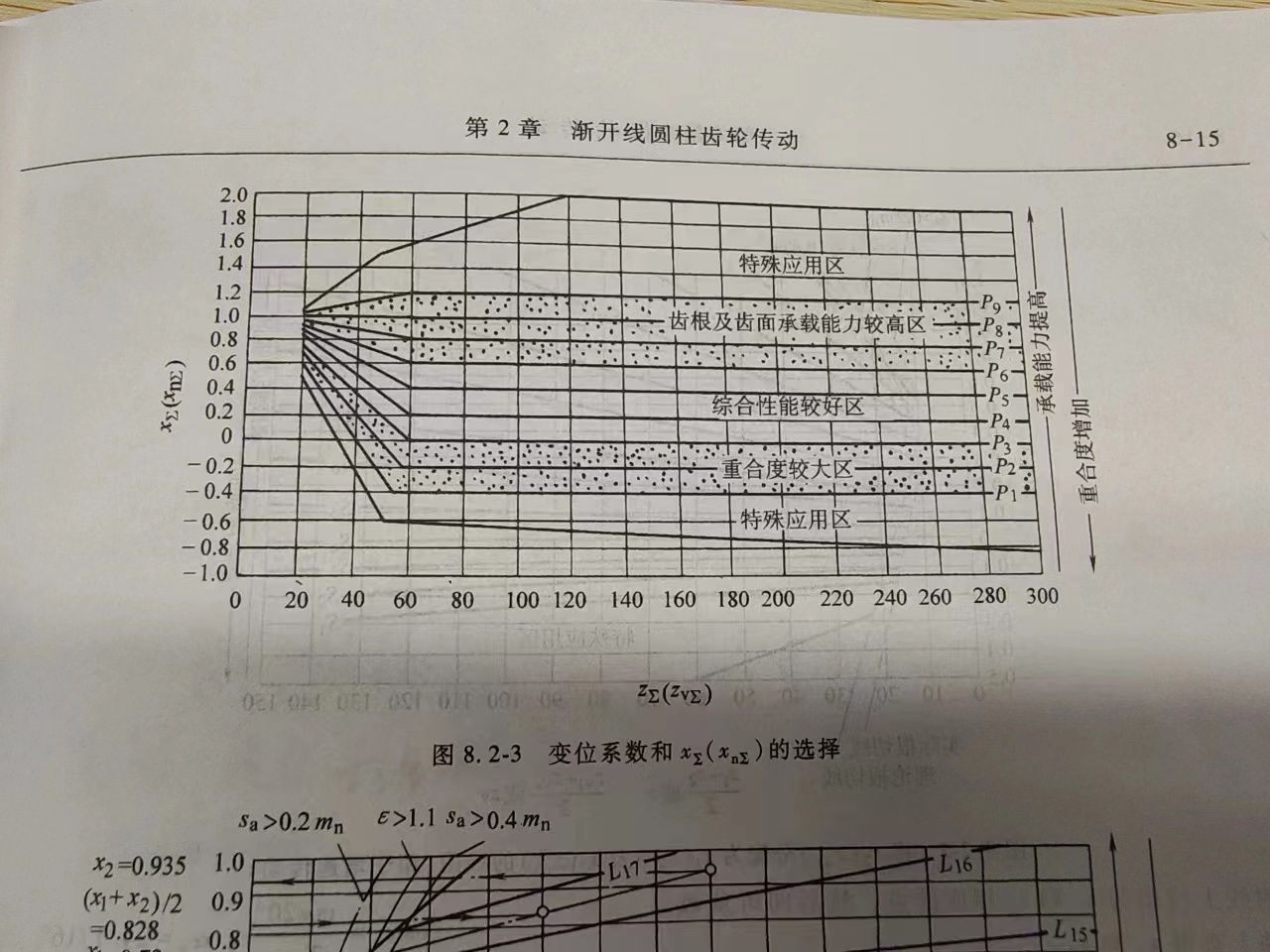

如圖所示，按總齒數=100從變位系數選擇線圖中P9線的上方區域總變位系數=1.6。這個地方搞不懂，開頭這里就看的很不明白，求大佬解釋一下

回復

菜販子 發表于 2023-6-1 10:12:43

斯文棒棒發表于 2023-6-1 09:19
實際中心距和理論中心距可以算嚙合角。

就是在我不知道實際中心距的情況下，按照題目給的條件，或者我自己在設計一組齒輪的時候，都是不知道實際中心距的，這個時候怎么解

這個圖來自ＤＩＮ３９９２德國標準，可能是出于盡可能提高齒輪的承載能力的目標吧。發表于 2023-6-1 10:22

斯文棒棒 發表于 2023-6-1 09:19:26

菜販子發表于 2023-6-1 08:10
按照題目給的條件，我不知道嚙合角是多少。在嚙合角沒有算出來的時候，應該怎么去解這道題，或者怎么去理 ...

實際中心距和理論中心距可以算嚙合角。

菜販子 發表于 2023-6-1 08:10:27

斯文棒棒發表于 2023-6-1 07:50
重合度變小，嚙合角變大了。

按照題目給的條件，我不知道嚙合角是多少。在嚙合角沒有算出來的時候，應該怎么去解這道題，或者怎么去理解這兩個曲線圖

斯文棒棒 發表于 2023-6-1 07:50:30

重合度變小，嚙合角變大了。
