球面和錐面密封圈槽的設計問題求助

查看數: 2871 | 評論數: 5 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-5-28 15:50

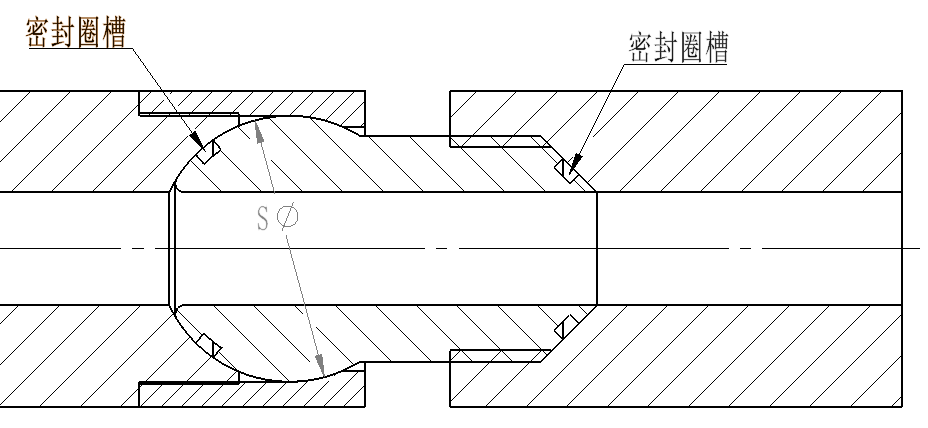

密封圈選O型圈，一個可以小角度轉動的球面關節，內部有壓力，球面需要密封，不知道密封圈槽應該怎么設計，比如選用O圈截面直徑是5.3的，槽寬和槽深如何設計？另一端錐面密封是聯想到的，也常見的密封形式。不 ...

回復

石油地質-波菜 發表于 2023-6-13 11:41:33

樓主是做石油設備的嗎
右側錐面上做密封不知道是出于什么考慮，可能的話還是建議密封槽做到桿上，這樣螺紋松了軸向有位移也不會影響密封性
左側密封圈設置在球頭的過圓心的界面上，還按照密封圈的實際壓縮量做槽
僅供參考


-YUN- 發表于 2023-5-29 09:07:48

可以參考銅球閥的密封

東海fyh126 發表于 2023-5-29 08:03:05

機械手冊有，，，，，

cc851 發表于 2023-5-29 07:13:15

O型圈的槽可以參考米思米怡合達這種類型的FA資料即可，我覺得樓主更多的還要考慮生產制造和實際使用工況，比如這個球頭的擺動幅度和擺動頻率，壓蓋部分的旋合精度什么的。

斌bz 發表于 2023-5-28 22:37:56

這種結構，工藝性不太好，不好加工
