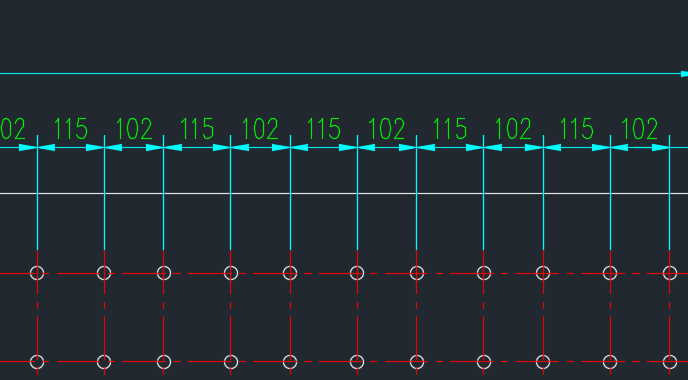

點劃線不要全部連起來，四個孔一組，按組畫

買本機械設計好好看看吧

初次登錄 發表于 2023-5-22 16:55
從機加工藝合理性的角度看，這尺寸設置不合理。極易造成加工失誤，從而產生大量廢件。

現在加工都直接用三維圖了，做錯了還是技術出的圖紙有問題

誰搞的設計，弄這么變態的尺寸

學到了

這種標注，累積誤差大得一逼，是錯誤的標注方法。

水平中心線不要連在一起，把102的4個孔的中心線合并。
在兩條102的中心線之間再畫一條中心線。
然后標注：一個217，再標10*217（=2170）。
上一行的10是假設的，按你的實際組數標就行。

littlecan 發表于 2023-5-22 16:46
標一個217，如果有10組，217x10=2170，再標一個102

對，我就是這樣標的，我們公司也很多這樣的孔，這樣沒有那么亂也簡單。看圖的人也不眼花

不重要的，你可以用坐標標注。重要的有公差要求的，成組標注
