螺紋旋合長度問題

查看數: 5428 | 評論數: 29 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-5-17 16:15

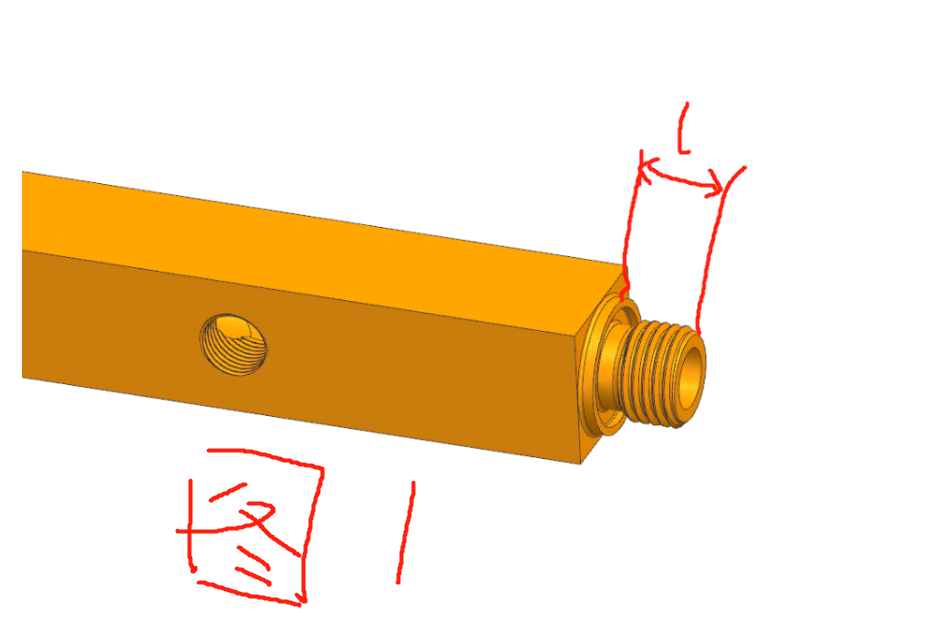

請教下各位老兄，圖1零件螺紋到端面距離為螺距的整數倍，配合后是不是就能達到圖2的效果？補充內容 (2023-5-18 09:44): 謝謝大家的幫助，這篇論文講的很有意思，一起學習一下：https://www.docin.com/p-475375646. ...

回復

路人丙 發表于 2023-5-19 17:17:01

妖洞兩拐發表于 2023-5-19 16:15
緊固終止位置是不可控的，還涉及到預緊受力問題

到安裝平面貼緊之后，應該就下不去了。他這個跟我們擰螺釘有區別

蘿卜包呀 發表于 2023-5-19 16:24:07

還是想想算了，試驗都沒必要，除非內螺紋起始角、外螺紋終止角、螺紋精度、預緊力能做到精確計算加工再試試

妖洞兩拐 發表于 2023-5-19 16:15:17

|路人丙發表于 05-19 09:10理論上只要確定好螺紋起始角可以達到目的，實際看起來挺難，你們工藝上有需求的話可以驗證下，把結果貼出來讓大家學習下

緊固終止位置是不可控的，還涉及到預緊受力問題

求解的謎題 發表于 2023-5-19 14:09:32

問題解決了嗎？

路人丙 發表于 2023-5-19 09:10:50

理論上只要確定好螺紋起始角可以達到目的，實際看起來挺難，你們工藝上有需求的話可以驗證下，把結果貼出來讓大家學習下

妖洞兩拐 發表于 2023-5-19 05:08:31

|菲戈爾發表于 05-18 14:32這個是有難度的，我看很多人并沒懂你的需求

是的，一開始我也沒明白，這個壓根就不是長度問題，應該標題改為：螺紋緊固周向終止位置的思考，只靠外螺紋緊固（無螺母）并達到圓周方向的位置，我之前也有過類似的想法，后來放棄了

菲戈爾 發表于 2023-5-18 14:32:34

這個是有難度的，我看很多人并沒懂你的需求

lu19961116 發表于 2023-5-18 09:41:21

螺紋做長擰到那個面薄螺母鎖緊

money 發表于 2023-5-18 09:35:38

只要螺紋孔長度大于螺柱就可以，
