chifeng0426 發表于 2023-5-23 10:59

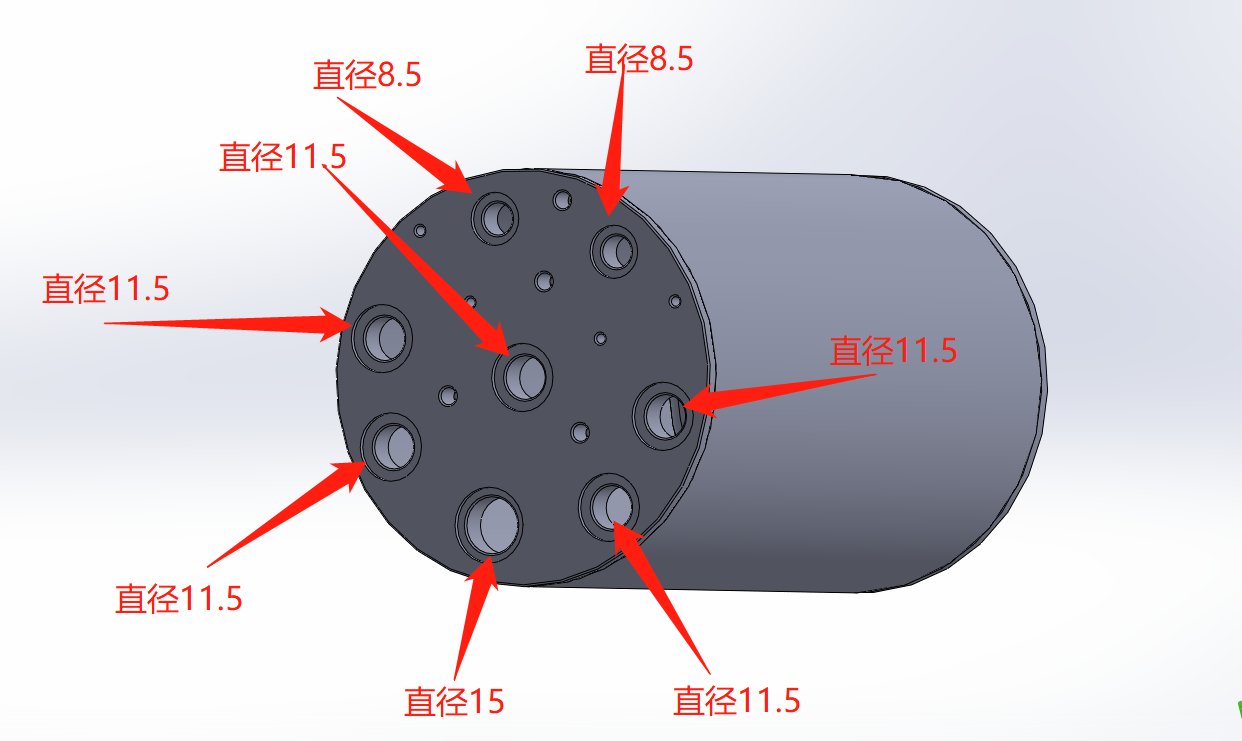

孔太密集了，不好封，直接上密封圈，封外圓，氣缸力加大了2倍

測試壓力是多少

4額①4葉y 發表于 2023-5-22 11:11
根據測試壓力算出密封要的力 然后加點系數選氣缸，一個缸封好幾個孔存在不穩定問題

孔太密集了，不好封，直接上密封圈，封外圓，氣缸力加大了2倍

根據測試壓力算出密封要的力 然后加點系數選氣缸，一個缸封好幾個孔存在不穩定問題

經與客戶協商，直接用大缸徑的進行測試，OK了，另外我自己又用公司資源做了 個夾具，測試得出，密封氣缸的缸徑比被密封的口徑大就可以了，最好是大1.2倍以上。

謝謝大家的關注和回答！

就是壓力計算，氣缸出力你是怎么計算的，參考下就行。筒體你注入多大壓力，孔口直徑你也有了，答案不也就有了，另外計算出來的力至少在大于2倍較好，別問我為什么。因?yàn)槲页赃^(guò)虧的

這個描述看的不太明白。

多研究幾遍，才能看到描述

是要用一個氣缸同時封住三個孔嗎？看你都是端面密封，這樣其中一個可以頂死，另外兩個改成活塞密封或者加補償彈簧

有點兒沒看明白，氣壓檢測密封設備，是說兩個小氣缸的縮回，是產品內部通測試氣壓的時候被內部氣壓頂回嗎？
