絲杠受彎矩該怎么解決

查看數: 13903 | 評論數: 28 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-5-3 14:46

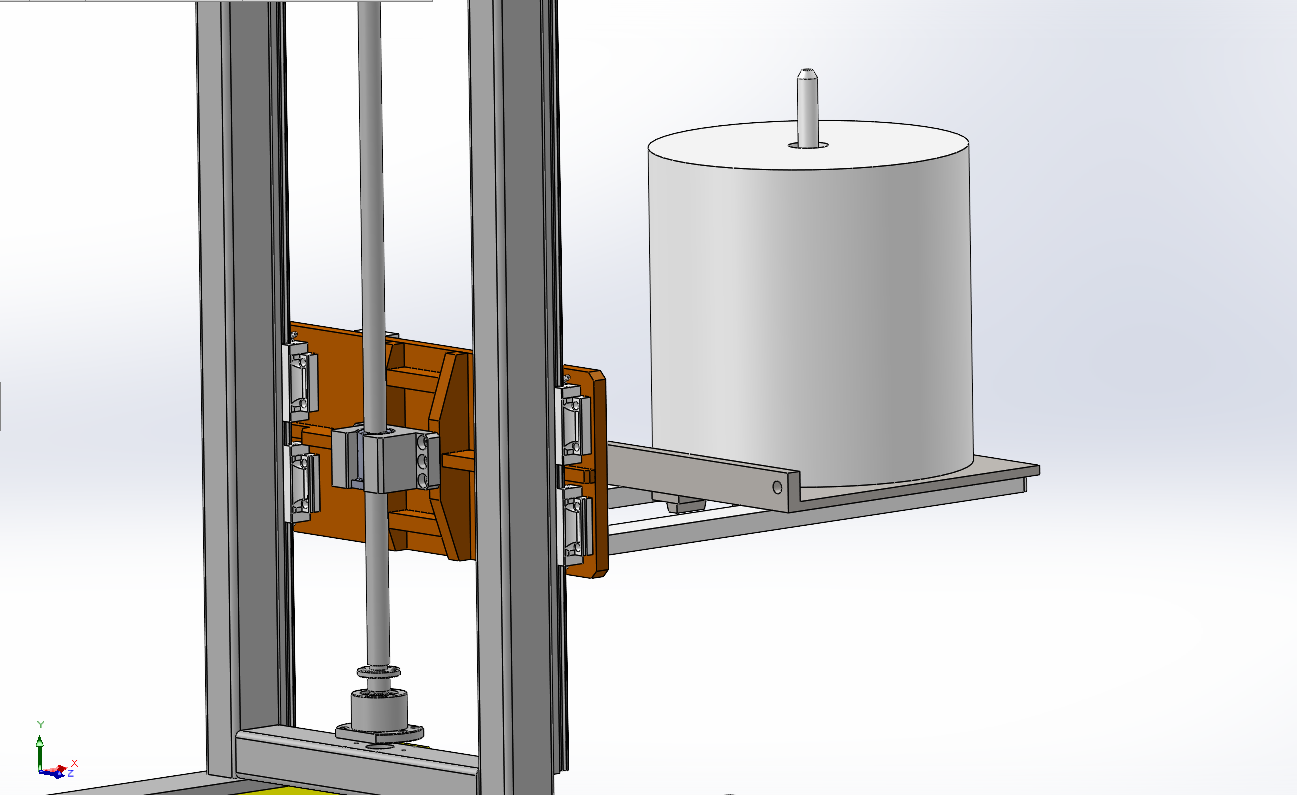

本帖最后由東方鏡于 2023-5-3 14:59 編輯如圖，在這個絲杠提升機構里，絲杠是不是也會受到彎矩作用？該怎么避免，求解決方案

回復

管理團隊 發表于 2024-5-28 16:12:40

公眾號留言選取

武當問道 發表于 2024-5-22 10:00:18

第一，建議滑塊拉大間距，絲杠彎矩基本不用考慮。
第二：如10樓所述
第三：長距離傳動，絲杠要在中間加支撐。絲母運動到支撐位置時，要自動撐開支撐。

上善若水6919 發表于 2024-5-21 21:57:46

感謝分享。。

新白娘子砍傳奇 發表于 2024-5-21 15:19:11

理論上來說，承受彎矩的是兩個直線導軌，而不是絲杠

wpc 發表于 2024-5-19 22:23:59

線軌受彎矩，絲桿不受力。必要時要加配重

FKUEDEJXSQ2 發表于 2023-10-9 08:15:39

沒毛病

littlecan 發表于 2023-5-13 11:51:44

原理上，彎矩是滑塊承受的，看下滑塊的傾覆力矩
升降是靠絲桿傳動，框架剛性夠，不受彎矩。為了保險起見，絲杠軸做成調心的

受不了了 發表于 2023-5-13 11:24:07

該活的地方活該死的地方死，別跟機械犟

一份耕耘 發表于 2023-5-13 10:41:53

直線導軌受力，絲杠不受力
