德國圖紙看不懂

查看數: 3744 | 評論數: 10 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-4-27 10:57

正文摘要:

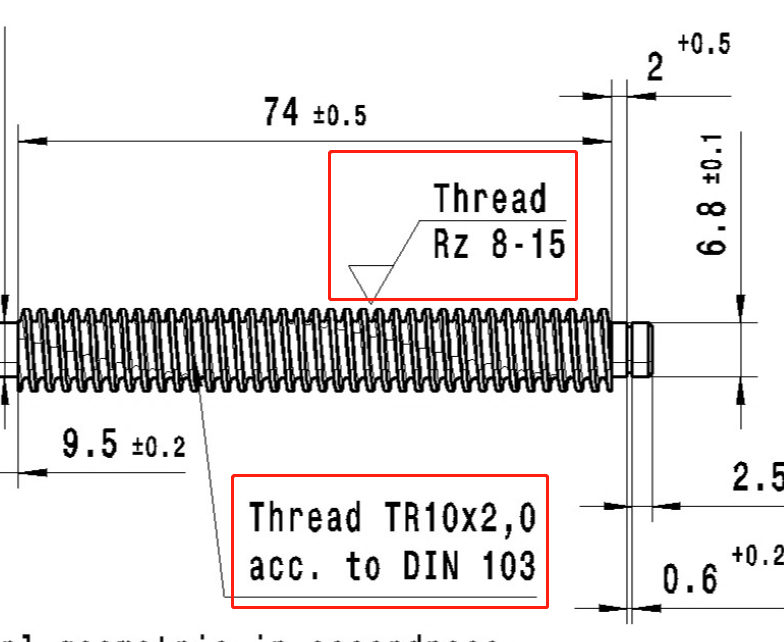

求教，朋友問我這個螺紋粗糙度怎么理解，是介于0.8-1.6之間嗎?

回復

Rokey 發表于 2023-4-28 09:27:19
很好
Rokey 發表于 2023-4-28 09:26:28
加工精度更高要求
路人丙 發表于 2023-4-27 15:39:07
路人丙 發表于 2023-4-27 15:29
這是一個螺桿軸的圖紙，朋友圖紙也不方便給完整，網上查了也有說RZ=4Ra的，就是沒有找到確定的資料

感謝
路人丙 發表于 2023-4-27 15:29:34
ygcygx 發表于 2023-4-27 13:14
完整的圖紙看看？
Rz是最新國際粗糙度標注方法，在德國用得比較多吧，基本已取代Ra, 相同表面，Rz值約是Ra ...

這是一個螺桿軸的圖紙，朋友圖紙也不方便給完整，網上查了也有說RZ=4Ra的，就是沒有找到確定的資料

點評

感謝  發表于 2023-4-27 15:39
我今天沒空跟你找資料了，有空再找給你吧。我們以前給德國客戶出圖紙，都是要求標注Rz的  發表于 2023-4-27 15:38
路人丙 發表于 2023-4-27 15:27:41
盧Tiger 發表于 2023-4-27 15:21
參考國標 GB/T 5796-2005 梯形螺紋

主要還是螺紋表面粗糙度沒搞明白
盧Tiger 發表于 2023-4-27 15:21:29
參考國標 GB/T 5796-2005 梯形螺紋
ygcygx 發表于 2023-4-27 13:14:25
完整的圖紙看看？
Rz是最新國際粗糙度標注方法，在德國用得比較多吧，基本已取代Ra, 相同表面，Rz值約是Ra的4倍。
第二個是絲杠，外徑10，導程2
80zhu 發表于 2023-4-27 13:01:37
梯形螺紋 螺距為2
M-凱旋門 發表于 2023-4-27 11:37:03
做啥用的 要求這么高嗎 一個螺絲

點評

一個絲杠  發表于 2023-4-27 12:38
不知道，這個客戶圖紙就是這樣的  發表于 2023-4-27 12:36
