絲杠滑塊結構的彎矩問題

查看數: 5200 | 評論數: 20 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-4-21 19:32

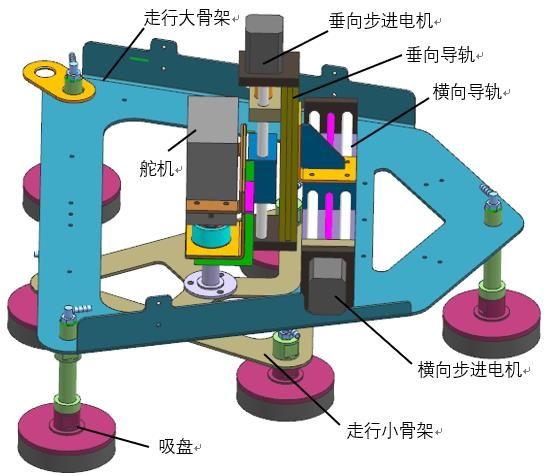

作畢業設計的時候發現文獻里的問題，導師說橫向的絲杠滑塊結構會承受彎矩，很容易壞？那白色的兩根導軌的作用可以減輕這種情況嗎？或者這種橫向移動應該怎么改呢？請大佬們指教 ...

回復

黃斯超 發表于 2023-4-26 15:21:33

畢業設計果然比較好糊弄。這結構問題很多的，就你那薄板剛性就不行。。

老劉Jax 發表于 2023-4-23 11:26:33

米思米案例庫很多結構直接拿來用就好了，比你自己畫的會靠譜很多

曬太陽的螞蟻 發表于 2023-4-23 09:41:27

用直線導軌就行了

力士樂導軌 發表于 2023-4-23 08:41:32

能提供導軌滑塊

的確良 發表于 2023-4-23 08:35:15

加點鋁型材當加強筋用

gongliang123 發表于 2023-4-22 15:26:42

喂我袋鹽發表于 2023-4-22 13:41
別折騰燕尾槽，選現成的線軌滑臺，取代光軸滑臺，就解決你導師說的問題。
最好還是先計算一下。

嗯嗯，我找資料算算看，感謝！

喂我袋鹽 發表于 2023-4-22 13:41:44

gongliang123 發表于 2023-4-22 13:17
謝謝大佬，這種燕尾槽直線導軌應該能改善結構吧

別折騰燕尾槽，選現成的線軌滑臺，取代光軸滑臺，就解決你導師說的問題。
最好還是先計算一下。

光軸便宜啊，你這個似乎長度也不長。

喂我袋鹽 發表于 2023-4-22 12:50:31

gongliang123 發表于 2023-4-22 11:33
是不是導軌可以承擔一部分彎矩呢

先區分光軸，導軌（線軌）。
