這個帖子很好，期待高人指點，到底網格劃分到多小就合適，有沒有標準

這種焊件，不太適合實體網格喲。

慚愧，本人學歷不高，一直認為這種力學分析，依靠軟件的同時，更應該具有相應的理論知識的基礎。比如，研究生階段的課程可能會涉及到相關的理論知識。

應力不收斂，一個都不能用。

1，你這個是應力寄異，不是應力集中。所以是建模有錯。
2，工程上你看著紅色有幾個單元就大致可以（例如前面有人說的三個）。。
3，不要指望數值準確，X/0，你覺得你能得到有意義的結果嗎？你這地方就可以看成是除數為0.。

網格大小不一樣，得出的值不一樣是正常的，至于網格大小是不是合理，要看實際仿真圖，如果仿真圖里面的紅色區域覆蓋超過了3個網格，一般就是準確的，再改網格大小，值得變化一般也不大

yhy9918 發表于 2023-4-7 16:31

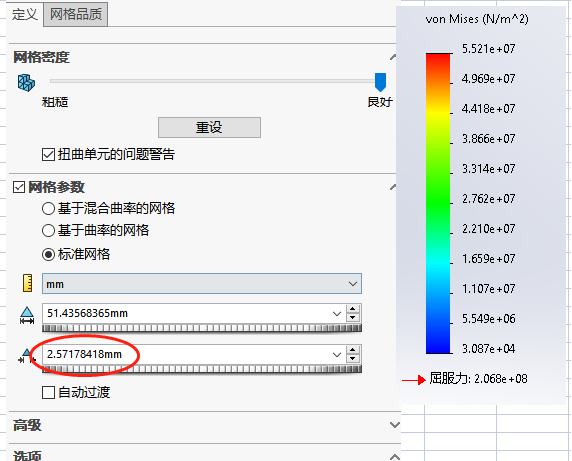

你調的也不是網格大小啊，那是公差

感謝您的答復，我看到上面是寫的最小單元大小，那么我應該怎么設置呢，這里的值不相同  差距這么大，怎么設置接近真實值

你調的也不是網格大小啊，那是公差
