發布時間: 2023-4-3 11:04

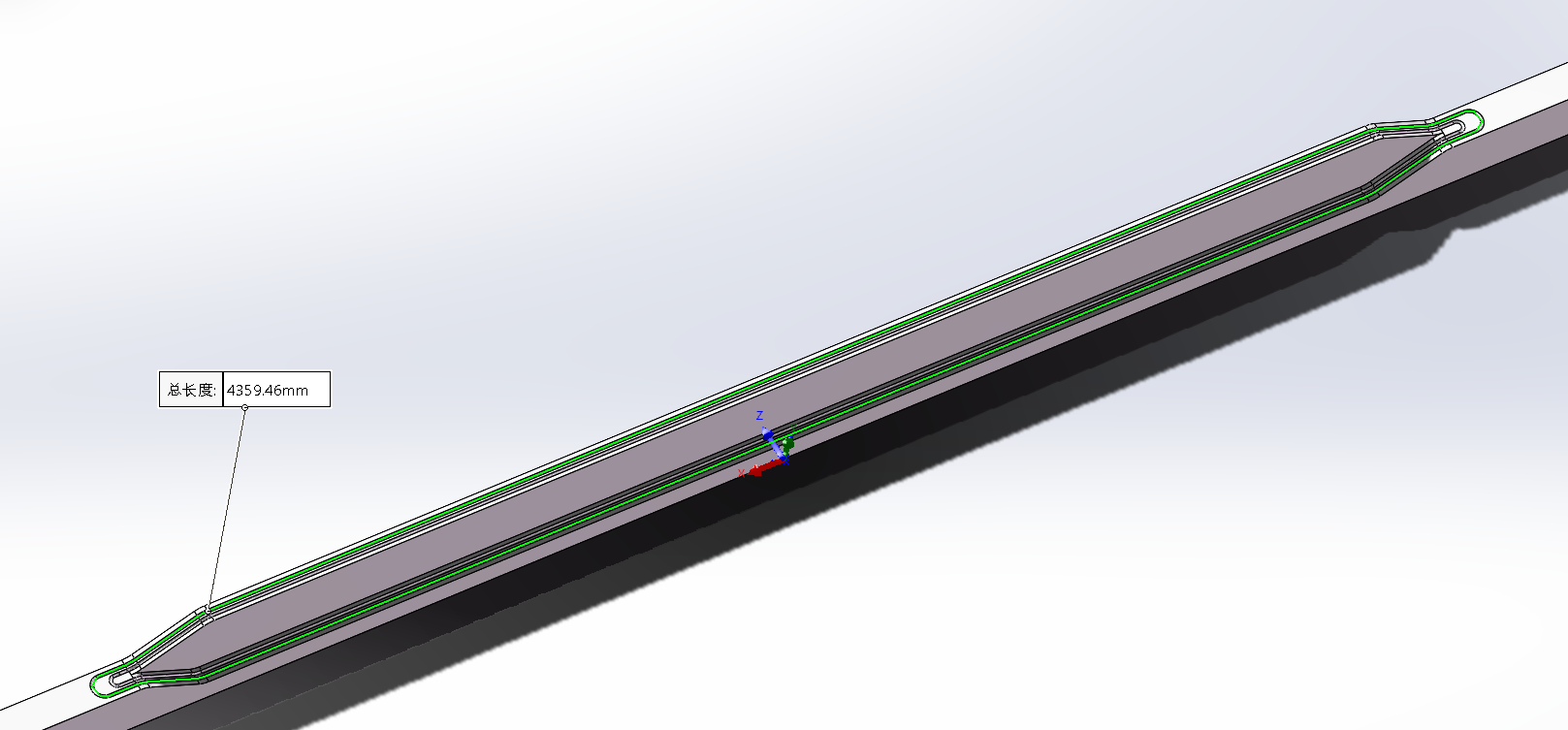

正文摘要:現采用5.33線徑的O型圈 用來做密封，現在不想讓O型圈脫離，采用了O型圈用標準燕尾槽的形式，但是一計算，發現標準尺寸的空間剛好跟O型圈截面直徑一樣，現在不知道是表有問題還是設計有問題，另外，這種 ... |
2226886188 發表于 2023-4-4 10:51 一直在用，沒收到用戶投訴說有問題 |
|
主要看你用來密封的壓力登記是多少，一般情況下，O型圈截面積是略小于槽的截面積的，如果壓力不高，而且要求安裝過程中不容易脫落，應采用矩形截面的密封墊， |
-YUN- 發表于 2023-4-3 16:33 你用的燕尾槽密封效果怎么樣 |
2226886188 發表于 2023-4-3 15:50 O圈槽的容積稍大于O圈體積就可以容納O圈的變形，你有興趣可以看看GB6070里面真空法蘭推薦的O圈槽，其矩形密封槽的容積甚至稍微略低于O圈體積，這和GB3452里面推薦的密封槽是不一樣的，這可能是真空行業的一些特殊需要吧，不過我現在也還沒理清楚  目前我用的燕尾槽容積稍大于O圈體積一點點，幾乎相等 |
-YUN- 發表于 2023-4-3 11:43 這個表格是真空設計手冊里的，跟O型圈設計手冊比起來，截面積的計算小了很多，但是壓縮率差不多 |
請教下你的表格出處在哪 按表格的尺寸，槽口寬度比線徑小，不會掉出來的吧 |
