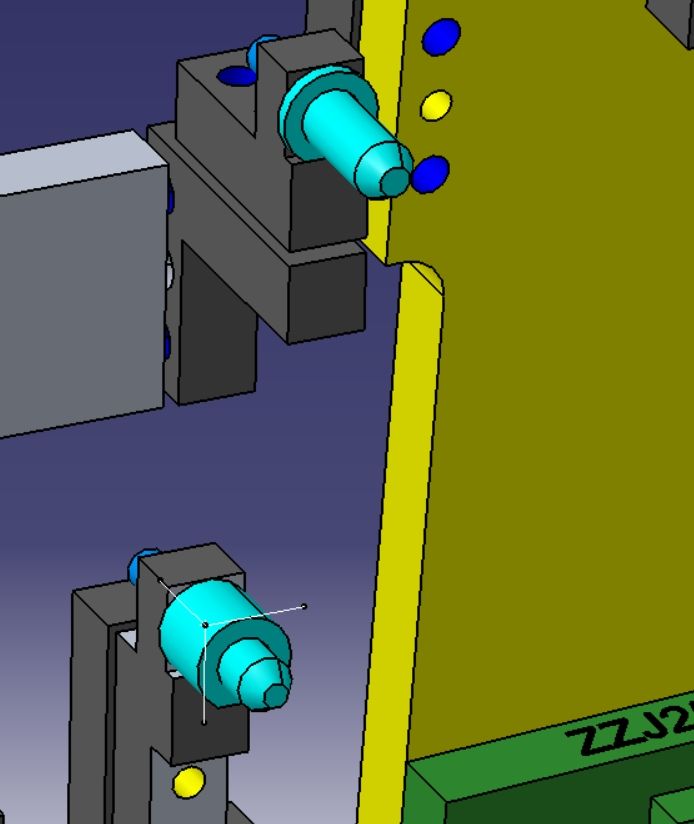

工況

這是車身沖壓件焊接夾具吧，這個要看被夾緊件的定位孔是兩個圓孔還是圓孔+長孔。如果沖壓件采用后者，那夾具定位銷用兩個圓銷完全沒問題。

兩個圓銷定位問題不大，過定位問題可以一個圓銷作銷邊處理。

fangyunsheng 發表于 2023-4-3 20:45
這個不能但看裝了兩個銷，要看怎么裝的兩個銷。
如果是先安裝后配做的定位銷，裝幾個都不成問題，如果是直 ...

裝配后打定位銷是為了固定放置變動，屬于不常拆卸的結構。夾具都是經常拆卸的結構，是為了快速準確定位，而不是為了連接。目的不同。有些設計可能并沒有注意細節，或者是為了圖省事，實際在裝配過程中，是一定要進行處理才能實現功能的，比如，盡管兩個銷子完全一樣，硬度否很硬。但是有一個孔被裝配人員有意識用工具搞扁了一點，實際也是類似菱形銷的作用呢，沒去過現場這些都是不知道的。所以，一定去現場觀察，有時候問別人不一定愿意說或者忽悠你，有時候裝配工人會跟你開個小玩笑的

廣州粵研鐘彥華 發表于 2023-4-1 11:42
如果工件用于定位的兩個孔精度很高我也會采用兩個圓柱銷定位，一個銷稍微小一點就可以了，特別是定位銷很小 ...

你這個應該是正解

學習了

限制六個自由度

絕清小雨 發表于 2023-4-7 16:30
在夾具設計中采用兩個圓柱銷的方式進行定位，主要有以下幾個原因：

精度高：使用圓柱銷可以實現較高的定 ...

故意用的某些CHAT，感覺還不錯，被你發現意料之中

兩個銷子，一個是圓柱銷，一個是菱形銷（不是整圓，限制的是旋轉） 大面三個自由度，圓柱銷2個，菱形銷一個 ，

夾具設計采用兩個圓柱銷的方式進行定位的原因有以下幾點：

1. 精度高：圓柱銷的直徑和長度都可以控制在很小的公差范圍內，因此可以實現高精度的定位。

2. 穩定性好：圓柱銷的形狀穩定，不容易變形，因此可以保證夾具的定位精度和穩定性。

3. 適用性廣：圓柱銷的形狀簡單，容易加工，適用于各種材料和形狀的工件。

4. 易于安裝和拆卸：圓柱銷的安裝和拆卸比較方便，可以提高夾具的使用效率。

因此，采用兩個圓柱銷的方式進行定位是夾具設計中常用的一種方式。
