懸臂梁軸承選擇問題

查看數: 2162 | 評論數: 9 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-3-31 10:29

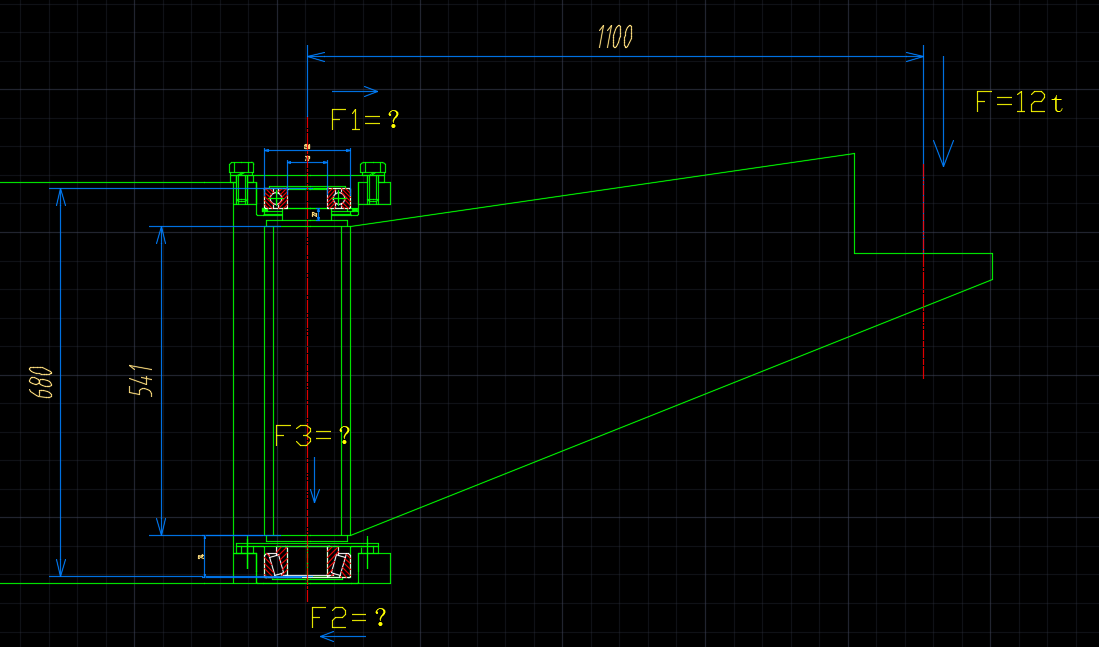

要設計一款擺臂機構。具體尺寸如圖。有限元分析結果沒問題，但想知道計算過程。各位大佬能否不吝賜教分享下計算過程和結果。

回復

上海狐飛 發表于 2023-3-31 15:34:19

懸臂吊，現成的參考

望己成龍 發表于 2023-3-31 15:20:14

個人觀點，僅供參考，如有不足歡迎指正：
負載F產生力矩：M=12t*1100
若不考慮自重，兩軸承間距L>541
則，兩軸承徑向力F1=F2<M/L=24.4t
下軸承軸向力F3=F=12t

劉jq 發表于 2023-3-31 14:24:47

計算分析如果沒有問題，建議增加一個平面壓力軸承。

初次登錄 發表于 2023-3-31 14:05:22

你都不知道怎么算的，就敢說有限元分析沒問題。
這判斷的依據是什么

生命是一段旅途 發表于 2023-3-31 13:20:06

我想要的是計算過程和F1,F2,F3三個方向的力

高紅遠 發表于 2023-3-31 12:57:32

你應該把軸徑及軸承大小給一下直接驗證

斯文棒棒 發表于 2023-3-31 12:51:36

youhun200 發表于 2023-3-31 12:08
截圖中標的F1，根據力矩關心就能求出來。

樓主想直接要推導計算過程。

youhun200 發表于 2023-3-31 12:08:22

截圖中標的F1，根據力矩關心就能求出來。

鑫森淼炎垚 發表于 2023-3-31 11:46:38

要錐上下都用錐的。

因為上面的深溝球軸承理論上，沒有軸向力，只有徑向力，軸向力全靠下面的圓錐滾子軸承受了。發表于 2023-4-2 11:35

我現在廠的擺臂也是這種上深溝球下錐。搞得我很費解，不理解就不去想了，存在即合理。發表于 2023-3-31 15:22
