無人機2911 發表于 2023-3-29 09:26

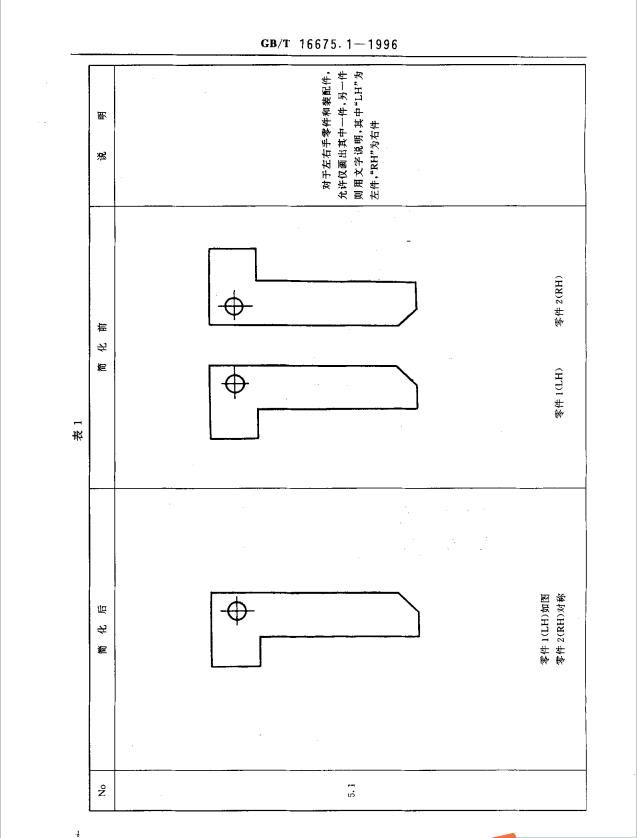

國標簡化畫法中鏡像件，鏡像的一件圖都可以不畫，更不需要標尺寸

不懂了

今天你嫌麻煩，明天麻煩就有可能找上你。我寧可出兩張圖紙，也不愿去賭別人會看圖紙上的備注對稱件

技術要求里注明：“左右對稱各1件，左件如圖，右件對稱”不就行了

SolidWorks可以直接插入鏡像零件，給號出圖就OK了。
一圖一碼，一件一碼還是很重要的，能省去很多不必要的麻煩

|加肥貓devil發表于 03-29 10:49<br>這種用法有BUG，你需要小心使用，我之前做過很多次驗證后放棄使用了，尤其是轉CAD的時候會有些線條不顯示或者漂移，你說的視圖轉換都是小事兒。<br>不過我用的是2018版本，別的版本不清楚<br>

那你現在用什么的方式，老老實實重新畫一遍嗎？

逐夢2020 發表于 2023-3-29 10:43
我都是直接對工程圖鏡像的，就是一個鏡像前的零件對應兩個工程圖。但是這種方法需要對視圖放置位置做一下調 ...

這種用法有BUG，你需要小心使用，我之前做過很多次驗證后放棄使用了，尤其是轉CAD的時候會有些線條不顯示或者漂移，你說的視圖轉換都是小事兒。
不過我用的是2018版本，別的版本不清楚

我都是直接對工程圖鏡像的，就是一個鏡像前的零件對應兩個工程圖。但是這種方法需要對視圖放置位置做一下調整。不然第一角畫法會變成第三角。

我現在都是一物一圖，鏡像對稱的零件也是會出一個圖紙給一個圖號。因為我發現你圖紙再標準都會有人看錯，所以為了避免麻煩，我都是一物一圖一號。

很簡單吧，現在都要出三維模型，你放個三維到圖紙上去，讓人一看就懂就好了。這個簡化功能主要是以前手畫圖太麻煩了，現在真要單獨出也很快的，做個配置，打包零件，切換配置，注意看下尺寸有沒問題就完事。
