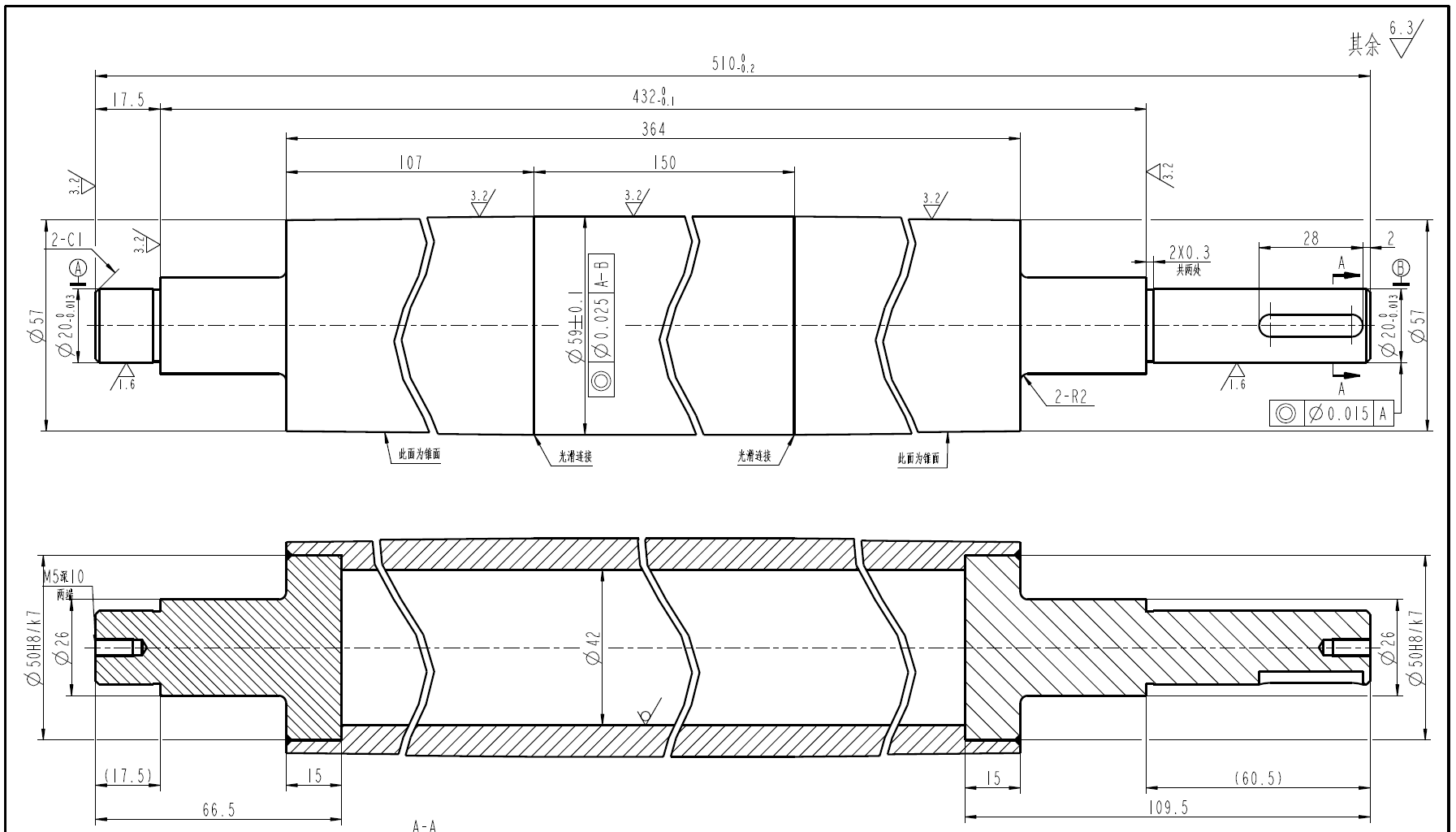

這圖看著不錯

1. 尺寸線打不打斷主要看是否影響看圖，就本圖而言沒必要打斷。
2. 軸的兩端應該加工帶螺紋的中心孔，以保證同軸度的要求。

可斷可不斷，SW工程圖標注是可以設置的，當初制圖喜歡打斷，后來尺寸多了發現不好看，又不打斷了。

從來沒注意過這種事，能知道生產，說明白就好

理論派，科班出身，大學教授明確規定尺寸線不能有相交，有相交必須斷開，但企業里出圖這樣太麻煩了，我估計作圖人應該為國企或者學校單位出身。

尺寸線打斷非必要。用CAD軟件標尺寸，線相交處默認效果即可。如果是人為打斷更沒必要，以后修改時增加很多不必要的步驟

這種標法，軸端定位感覺不好

|七擒孟獲發表于 03-28 22:55細長的東西圖紙放不下就打斷，沒有什么嚴格的規定，這圖看起來還可以

我是問尺寸線相交，然后把尺寸界線打斷有沒有必要，而不是說破斷視圖的問題。

有必要，突出中間直段軸的重要性，相應的降低兩端錐軸的加工要求
