關于凸輪分割器的選型

查看數: 2975 | 評論數: 6 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

hitiger

發布時間: 2023-3-28 09:59

正文摘要:

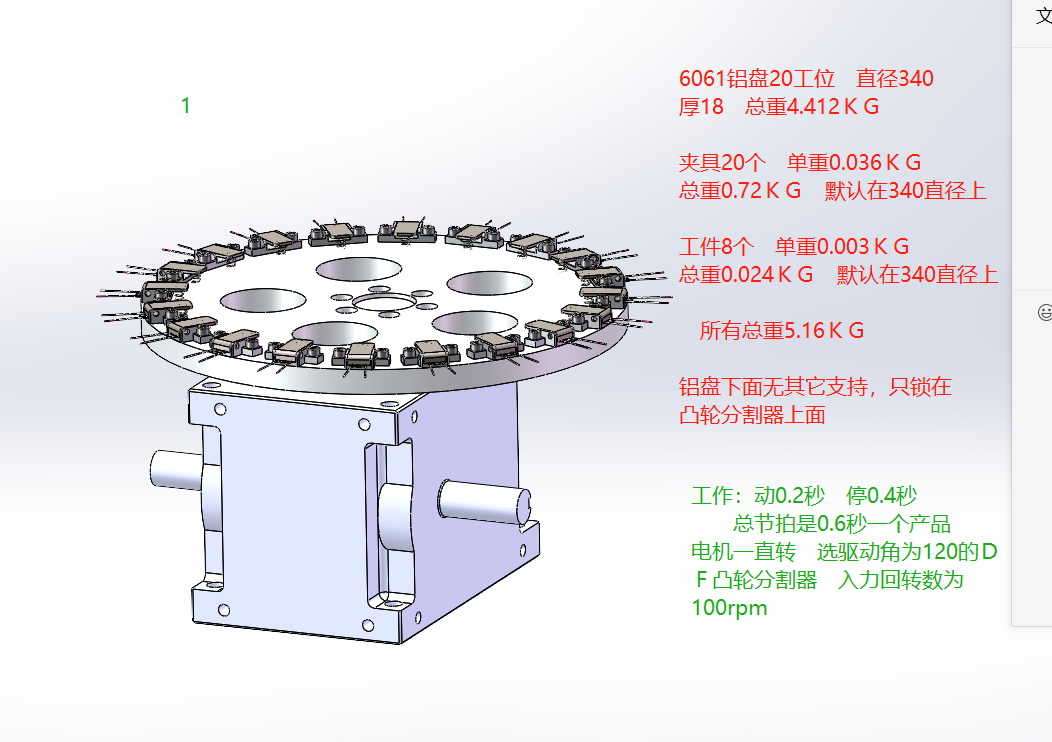

大家好！　　　還是老問題　關于凸輪分割器的選型　，我以前沒怎么接觸　凸輪分割器，在網上和本論壇　找過相關資料，只是對里面一些述語不是了解　，問了下供應商　，只是要我提供資料，然后他們就告訴我說選哪款 ...

回復

siyuan6686 發表于 2023-6-3 21:51:53

好資料，表格不錯

chungtat 發表于 2023-6-3 20:49:04

學習了

達達來了 發表于 2023-3-29 13:12:12

雙導程，那是不是出力軸要轉一個工位，入力軸只要轉180度

hitiger 發表于 2023-3-29 09:16:33

囨檞釋發表于 2023-3-28 12:18
看（二）實際負載扭矩0.756這里，對應表格里的20工位，120驅動角，對應100rpm的參數0.96>0.756就可以，不過 ...

謝謝　，已按此方法查找了　

囨檞釋 發表于 2023-3-28 16:45:57

囨檞釋發表于 2023-3-28 12:18
看（二）實際負載扭矩0.756這里，對應表格里的20工位，120驅動角，對應100rpm的參數0.96>0.756就可以，不過 ...

@jiangssli 分割器上叫雙導程，一般16工位以下是單導程，入力軸轉一圈，出力軸走一個工位。16以上有雙，三，四導程都有，對應的就是入力軸轉一圈，出力軸走二，3，4個工位

囨檞釋 發表于 2023-3-28 12:18:26

看（二）實際負載扭矩0.756這里，對應表格里的20工位，120驅動角，對應100rpm的參數0.96>0.756就可以，不過實際你這個轉速是50轉，因為你這個是20工位，是雙導程的，雙導程的是入力軸轉一圈，出力軸走了兩個工位。你一個工位是0.2付0.4，所以雙導程時間要乘以2.

馬力部分看（四）這里
