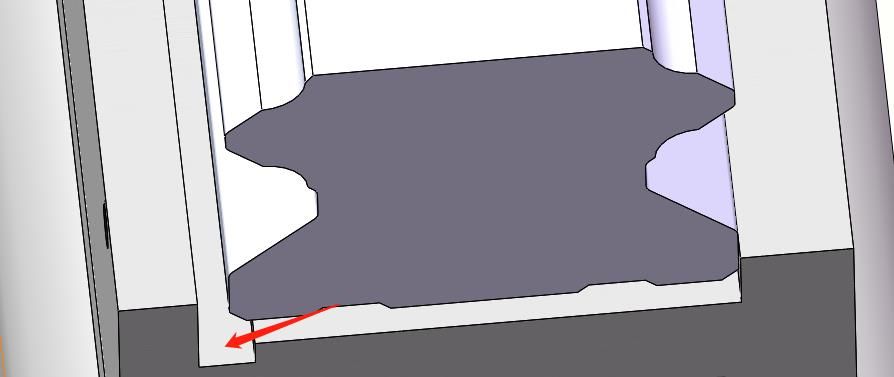

導軌下側的定位側很窄，為了讓螺釘頂絲的面盡量大的頂到側面，而又不和導軌安裝底面干涉，開了一個避位槽，避免螺絲干涉，讓螺釘中心能頂住導軌側面中心

1.從左右兩側看，這個導軌安裝的凸肩高度比較淺。
2.該導軌是通過左邊側面的頂絲鎖緊的。
3.不開底部槽，頂絲會破面或是用的頂絲很小易滑牙。

謝謝大家

就是頂緊導軌的 螺絲比較大 中間還可以墊一個小塊 跟斜面塊比起來整體寬度小結構緊湊一點。。

減少導軌底面加工面積

減少接觸面積，平面度不了，導軌更好貼在導軌面上

減少接觸面

仔細看左側面，有牙孔，牙孔是裝螺釘，使螺釘壓緊導軌靠住右側基準面的。左邊的那個槽就是為了打螺釘孔及安裝螺釘的。

航母批發 發表于 2023-3-27 14:00
大伙說的都是對的，不過這個模型似乎并未用楔塊，見左側紅框處，有一排螺紋孔，壓緊導軌的。這種情況下留這 ...

那不就是開個槽，讓螺絲露出來
