O型圈的雙邊密封

查看數: 2299 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-3-24 16:07

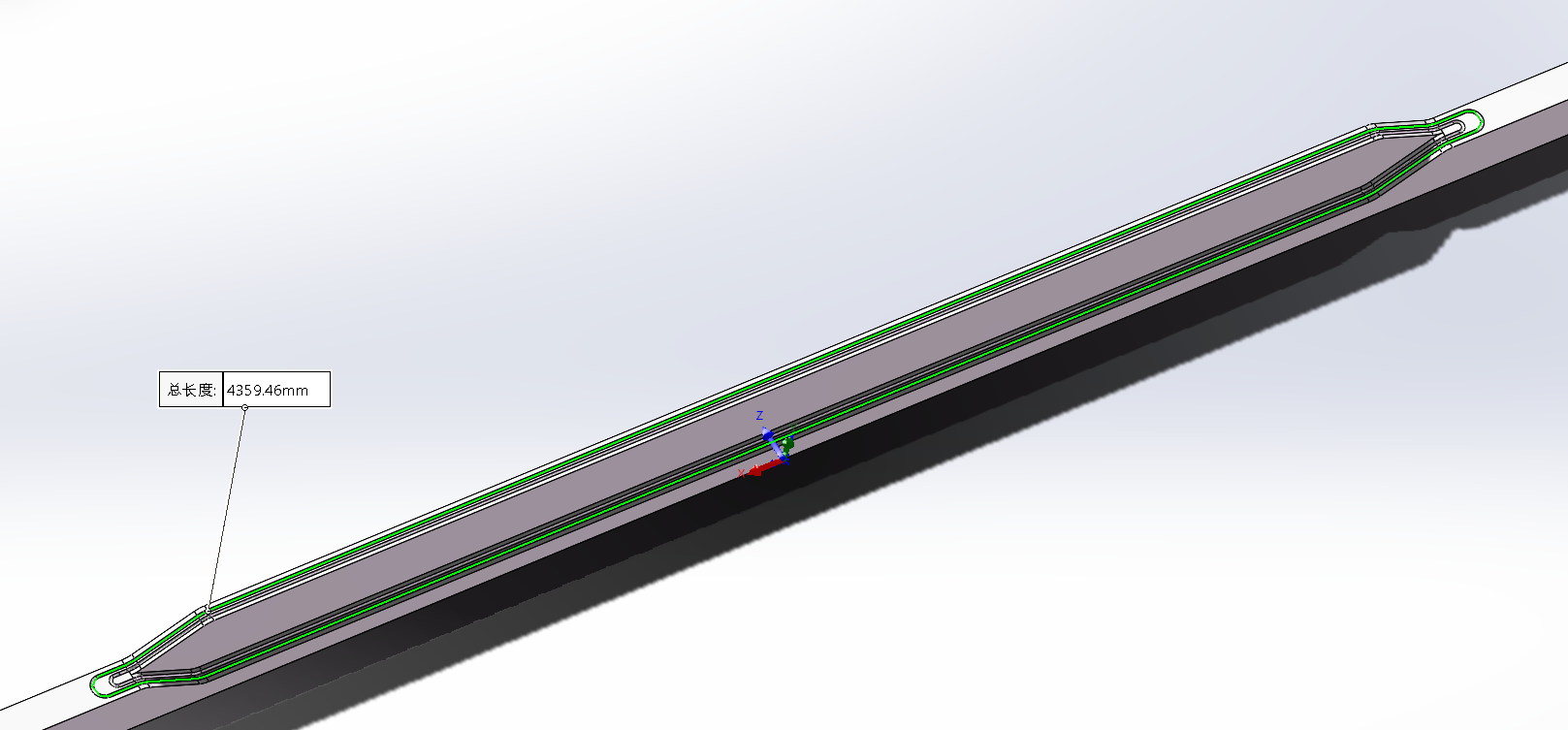

老板讓我照著別人國外的專利做一個簡單的開閉真空門，門上是用的雙O型密封圈，上下都有，用來做真空密封，問題是我找不到相關的溝槽信息，也不知道這個密封效果比起普通的溝槽加平面是否更好，還有這個密封圈上面的 ...

回復

2011ayoon 發表于 2023-3-27 10:30:25

2226886188 發表于 2023-3-25 11:15
主要不知道雙邊密封的受力情況好不好，查資料都沒人用過，我跟老板商量能不能做成單邊溝槽或者單邊燕尾

似乎沒必要，類似窄槽密封圈實際中很多場合都存在，主要問題是壓縮量相對過大，影響密封圈使用壽命，但畢竟密封圈不是很貴，一般密封部位也不會經常拆裝，很多場合因為尺寸限制，很難完全按照標準去設計密封槽
這個專利圖的問題是沒法加工，實際裝配時可能密封圈很難裝進去，密封圈其實硬度還蠻大的

2226886188 發表于 2023-3-25 11:15:52

2011ayoon 發表于 2023-3-24 16:34
個人認為完全可以參照標準密封圈溝槽的深度來設計，溝槽也完全可以設計成矩形，只不過寬度要窄的多而已

主要不知道雙邊密封的受力情況好不好，查資料都沒人用過，我跟老板商量能不能做成單邊溝槽或者單邊燕尾

2226886188 發表于 2023-3-25 09:36:32

744633782 發表于 2023-3-25 08:47
燕尾槽

我也在考慮用不用燕尾槽，但是專利圖上的圖示是圓形的卡槽，類似于Ω的樣子，而且上下都靠密封圈的擠壓，完全不知道擠壓過程是什么樣

有的專利其實就是為了報專利需要的，你可以看看他的專利要求是不是對槽行做了要求發表于 2023-3-27 10:21

744633782 發表于 2023-3-25 08:47:49

燕尾槽

2226886188 發表于 2023-3-25 08:38:21

不離上師發表于 2023-3-24 22:43
這種溝槽設計，是為了不讓O型圈掉出來么？

是的它是上下開合，但是專利圖上沒有預留的擠壓間隙，就很懵，想知道這種溝槽的設計參數要怎么定，能不能這樣子密封

不離上師 發表于 2023-3-24 22:43:04

這種溝槽設計，是為了不讓O型圈掉出來么？

2011ayoon 發表于 2023-3-24 16:34:18

個人認為完全可以參照標準密封圈溝槽的深度來設計，溝槽也完全可以設計成矩形，只不過寬度要窄的多而已
