我的設計夢 發表于 2023-3-21 18:07
能講講怎么浮動連接嗎，之前遇到過位置不可調卡住的問題

大概是把孔做大一些，讓直線軸承或者直線軸承外置套和孔有一定的間隙。
或是采用氣缸前端那種半U型槽，反正就是活動不鎖死。

貓咪武士 發表于 2023-3-20 16:06
直線軸承，并且有潤滑油，跟大底板之間是浮動連接，徑向間隙還是比較大的

能講講怎么浮動連接嗎，之前遇到過位置不可調卡住的問題

LiNing_jrjub 發表于 2023-3-20 14:50
你的套用的什么套？銅套還是直線軸承。
四根導柱導向，安全系數最好大于1.5
裝配不好，阻力比較大，甚 ...

直線軸承，并且有潤滑油，跟大底板之間是浮動連接，徑向間隙還是比較大的

貓咪武士 發表于 2023-3-20 13:17

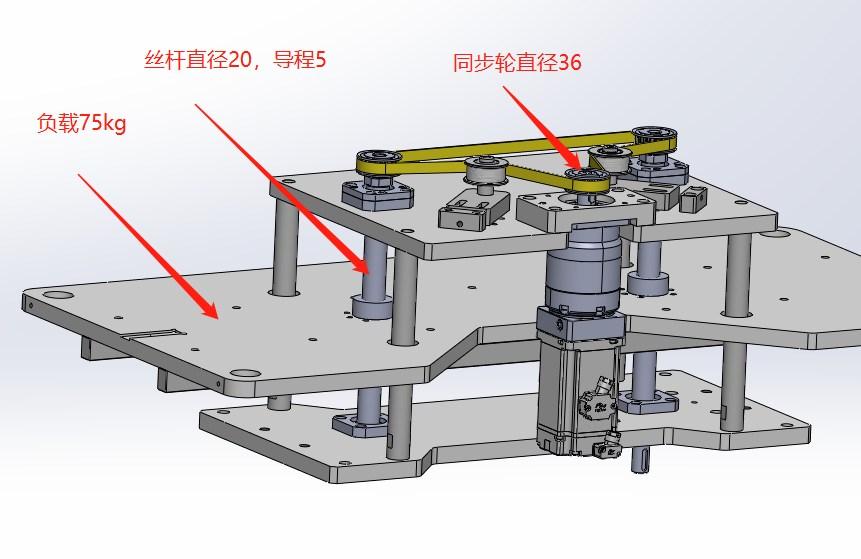

是的，那四根就是導向軸，套沒有顯示出來

你的套用的什么套？銅套還是直線軸承。
四根導柱導向，安全系數最好大于1.5
裝配不好，阻力比較大，甚至直接憋死
而且你四個套子和負載板之間要位置可調，套子外徑和負載板的孔留1mm間隙，套子選帶法蘭的，法蘭面用螺絲固定到負載板上。

天涯晴天 發表于 2023-3-20 14:10
我覺得你可以這樣做
電機加減速器連接齒輪，兩個絲杠軸端固定從動齒輪，電機一轉，兩個絲杠也跟著轉動了， ...

也是一個好方法

我覺得你可以這樣做
電機加減速器連接齒輪，兩個絲杠軸端固定從動齒輪，電機一轉，兩個絲杠也跟著轉動了，這樣兩絲杠的同步運動性能比較理想
也可不用減速器，依靠齒輪做減速 ，?。捍簖X輪1:2 1：3,1:5 這樣的速比

huangsiwen 發表于 2023-3-20 11:52
缺少重物上升加速度。
產生的最大力F=mg+ma+f；f，導向摩擦，a負載加速度。
扭矩T=Fp/2πn1；p導程(m)，n1 ...

厲害

LiNing_jrjub 發表于 2023-3-20 11:16
扭矩就是計算你選型絲桿直接驅動負載所需的扭矩，算上絲桿效率、同步帶效率、減速機效率、減速比、安全系數 ...

是的，那四根就是導向軸，套沒有顯示出來
