liuxiaoran 發表于 2023-3-20 19:33
還有對你這個軟件不熟悉。

你的結果對錯不要緊，你可以測試一下，小直徑區域的長度是影響頻率的最關鍵 ...

好的，多謝多謝，我再研究一下。

liuxiaoran 發表于 2023-3-20 19:30
你要檢查的應該是第一個固有頻率。是偏兩側的振動。你現在檢查的是第四階。

當然，我不完全確認超聲波 ...

還有對你這個軟件不熟悉。

你的結果對錯不要緊，你可以測試一下，小直徑區域的長度是影響頻率的最關鍵因素，其次是直徑，然后是質量或者密度（也就是負載）

加肥貓devil 發表于 2023-3-20 19:00
請問下超聲波發生器的頻率就是20KHz，我是不是用軟件模擬這個焊頭的軸向振動，然后要求這個時候的頻率是2 ...

你要檢查的應該是第一個固有頻率。是偏兩側的振動。你現在檢查的是第四階。

當然，我不完全確認超聲波焊接是不是例外，這么說吧，我有80%的把握，20%的沒把握是因?yàn)檫@個東西我沒做過，但是工程上基本都是完全模式，極少關注拉亞模式，除非在材料拉伸試驗中。

喂我袋鹽 發表于 2023-3-20 16:40
可能焊頭收費太黑了，lz要DIY

不是，我們現在不用這個東西，真的要用也是直接買現成的。我就是想學習一下，了解一下

這個子焊頭調諧精度配合要求都要高點

702736 發表于 2023-3-20 14:35
焊頭作為一般的機械工程師應該了解些基本的知識，如果量不多，就可以請專門的廠家定做焊頭。
比如，很多焊 ...

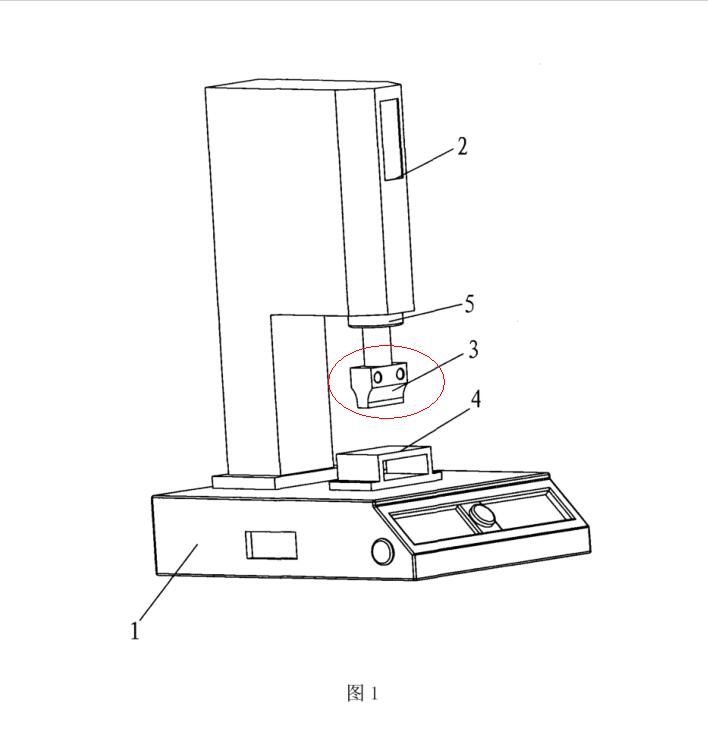

補一張網圖。

702736 發表于 2023-3-20 14:35
焊頭作為一般的機械工程師應該了解些基本的知識，如果量不多，就可以請專門的廠家定做焊頭。
比如，很多焊 ...

可能焊頭收費太黑了，lz要DIY

加肥貓devil 發表于 2023-3-20 11:37
沒有看到，就帶著在工廠里轉了轉，具體怎么修模的不清楚。

材質不用折騰了，直接7075.
