如何使solidworks曲線曲率連續

查看數: 2641 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-3-9 22:52

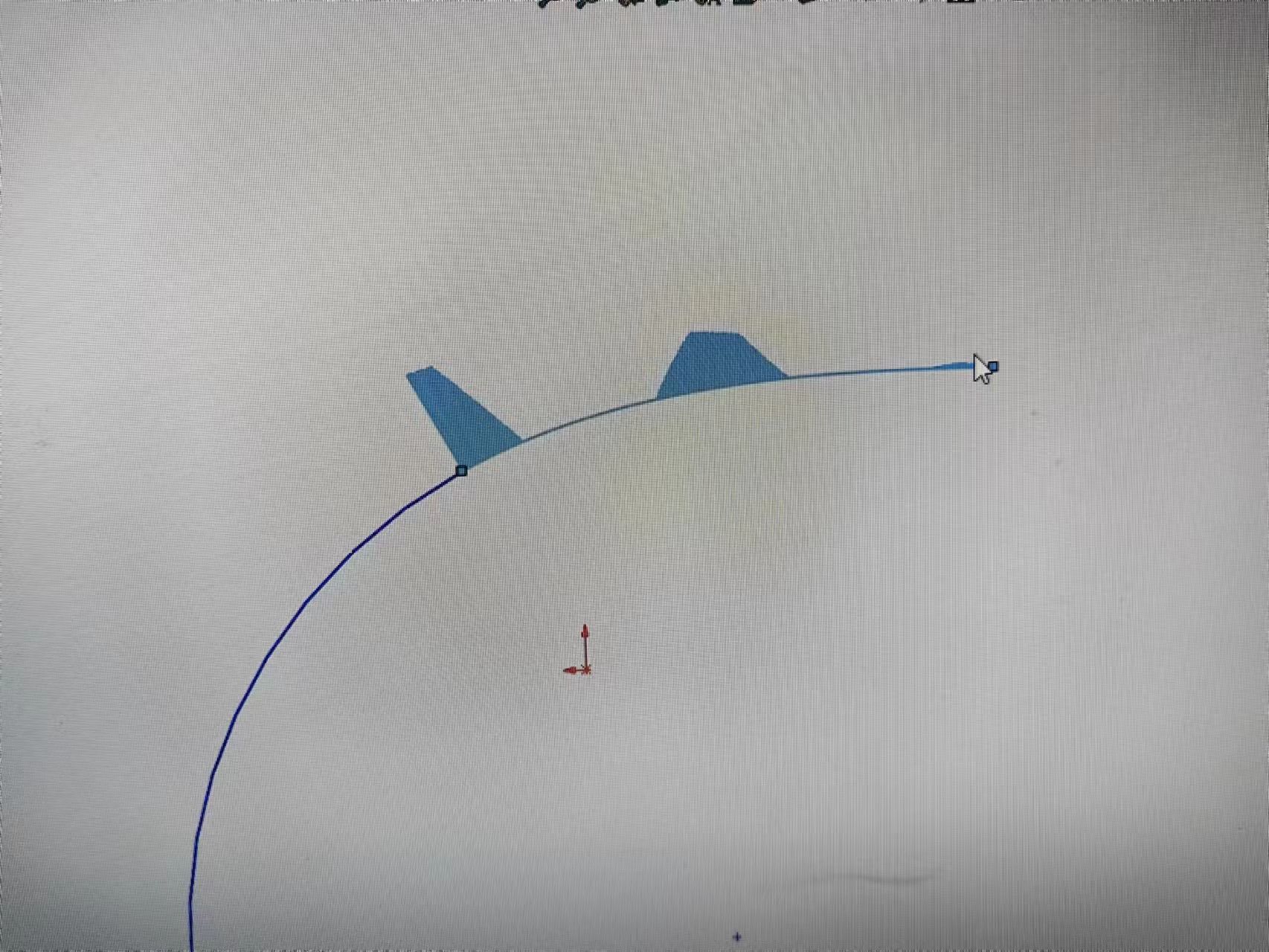

如圖一圖二所示，圖一為CAD計算得出一段曲線，導入到solidworks中都會出現曲率不連續問題（試過直接導入和由坐標導入都會有不連續問題），如何優化擬合過程得到如圖二所示曲率連續的曲線 ...

回復

斯文棒棒 發表于 2023-3-14 09:16:32

酒釀小圓子 發表于 2023-3-14 08:37:02

斯文棒棒發表于 2023-3-11 09:54
你把點文件給我，我嘗試一下，看能不能光滑。

有加密

斯文棒棒 發表于 2023-3-11 09:54:21

酒釀小圓子發表于 2023-3-11 08:54
可以優化使曲率連續嗎？，因為我嘗試過引用，擬合，由點生成線都存在曲率不連續問題

你把點文件給我，我嘗試一下，看能不能光滑。

酒釀小圓子 發表于 2023-3-11 08:54:05

斯文棒棒發表于 2023-3-10 10:05
擬合有誤差的

可以優化使曲率連續嗎？，因為我嘗試過引用，擬合，由點生成線都存在曲率不連續問題

酒釀小圓子 發表于 2023-3-11 08:50:39

shentu 發表于 2023-3-9 23:09
有個草圖工具叫套合樣條曲線。不過套合后并不能保證像圖2那樣均速上升的曲率。。。。

圖一就是用樣條曲線套合原圖出來的

斯文棒棒 發表于 2023-3-10 10:05:38

擬合有誤差的

shentu 發表于 2023-3-9 23:09:58

有個草圖工具叫套合樣條曲線。不過套合后并不能保證像圖2那樣均速上升的曲率。。。。
