請教SolidWorks計算零件慣量

查看數: 3988 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-3-8 19:38

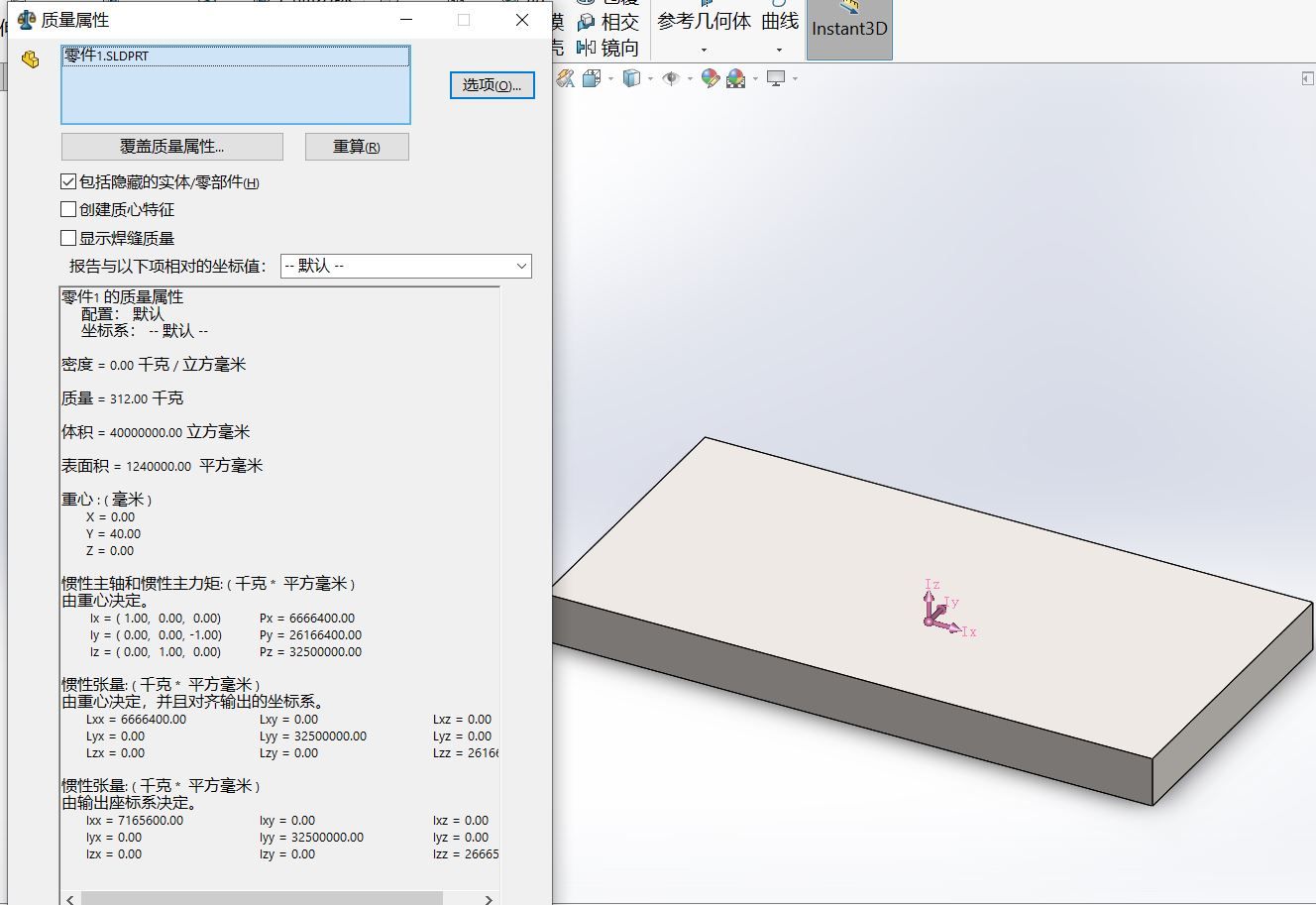

有兩種零件，零件1是負載可以沿著X軸、Y軸、或Z軸移動，但是SolidWorks工具中的質量屬性，羅列兩種類型的慣量，比如重心決定還是坐標決定每一種慣量類型里，又分成了XY，YX，yy，zy，zz 那到底是具體哪一個數值對應 ...

回復

水水5 發表于 2023-3-12 20:39:24

我寫過帖子研究過這個東西，在論壇里，你可以找找。
另外一種方法：找理論力學課本，教科書中列舉了好幾種典型形狀的慣量計算，你用SolidWorks逐一畫出來，對比一下。。
功夫不怕有心人，功到自然成。

bokieworn 發表于 2023-3-9 13:36:37

零件2 在轉軸的位置建坐標系，質量評估的時候選擇創建的坐標系。

wtangzz147 發表于 2023-3-9 10:53:38

自己新建坐標系啊，然后再質量屬性里選坐標系，不選就是默認的。比如繞新坐標系X軸的轉動慣量就是Ixx

zhansun1984 發表于 2023-3-9 10:44:10

學習一下。還是看不出來

siterkiso 發表于 2023-3-9 09:58:17

學習一下。

李邈 發表于 2023-3-9 09:46:40

你得先建立一個新的坐標系，然后看以輸出坐標系決定的 Ixx，Iyy，Izz。

xingqier 發表于 2023-3-9 09:11:32

上網搜一下
https://blog.csdn.net/dbdxnuliba/article/details/125409515

看了一下，看的不是很懂。還是不知道SW輸出的三套數據有什么區別。該選哪個發表于 2023-3-9 10:14

4額①4葉y 發表于 2023-3-9 08:34:36

繞孔要加坐標點吧

怕瓦落地2011 發表于 2023-3-8 21:29:38

材料力學的東西，不是慣量
