不用馬賽克，大家都知道。

huangsiwen 發表于 2023-3-8 18:49
1、根據貨物運輸重量(包含鏈條重量，可做估算)，速度和時間，確定所需轉速和扭矩，根據扭矩(要乘過載系數或 ...

謝謝

|huangsiwen發表于 03-08 18:491、根據貨物運輸重量(包含鏈條重量，可做估算)，速度和時間，確定所需轉速和扭矩，根據扭矩(要乘過載系數或者安全系數)選擇相對應的電機，電機額定轉速大于實際需求。<br>
2、根據所選電機的轉速和實際運輸貨物所需轉速確定傳動比。設計鏈輪之間傳動。<br>
3、跟貨物重量、速度啦、電機的拉力啦，確定鏈條型號。<br>
4、根據這些設計結構了。<br>
      (1)求出需求扭矩就可以確定轉軸直徑。<br>
      (2)傳動比，確定主鏈輪跟從鏈輪，齒數。<br>
      (3)根據框架高地，設計漲緊方式。<br>
       等等……

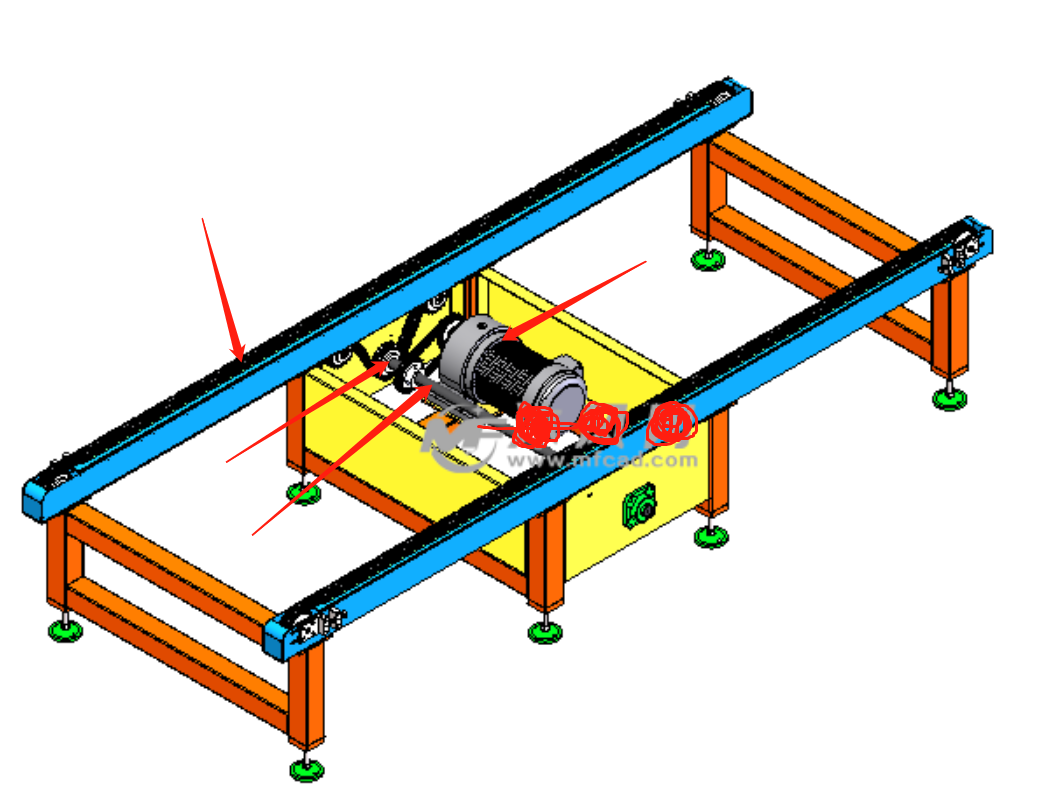

看圖好像是同步帶呀！步驟差不多，機械手冊有同步帶選型計算，跟著走就行。

1、根據貨物運輸重量(包含鏈條重量，可做估算)，速度和時間，確定所需轉速和扭矩，根據扭矩(要乘過載系數或者安全系數)選擇相對應的電機，電機額定轉速大于實際需求。
2、根據所選電機的轉速和實際運輸貨物所需轉速確定傳動比。設計鏈輪之間傳動。
3、跟貨物重量、速度啦、電機的拉力啦，確定鏈條型號。
4、根據這些設計結構了。
      (1)求出需求扭矩就可以確定轉軸直徑。
      (2)傳動比，確定主鏈輪跟從鏈輪，齒數。
      (3)根據框架高地，設計漲緊方式。
       等等……
