尺寸鏈問題

查看數: 6149 | 評論數: 15 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-3-7 17:27

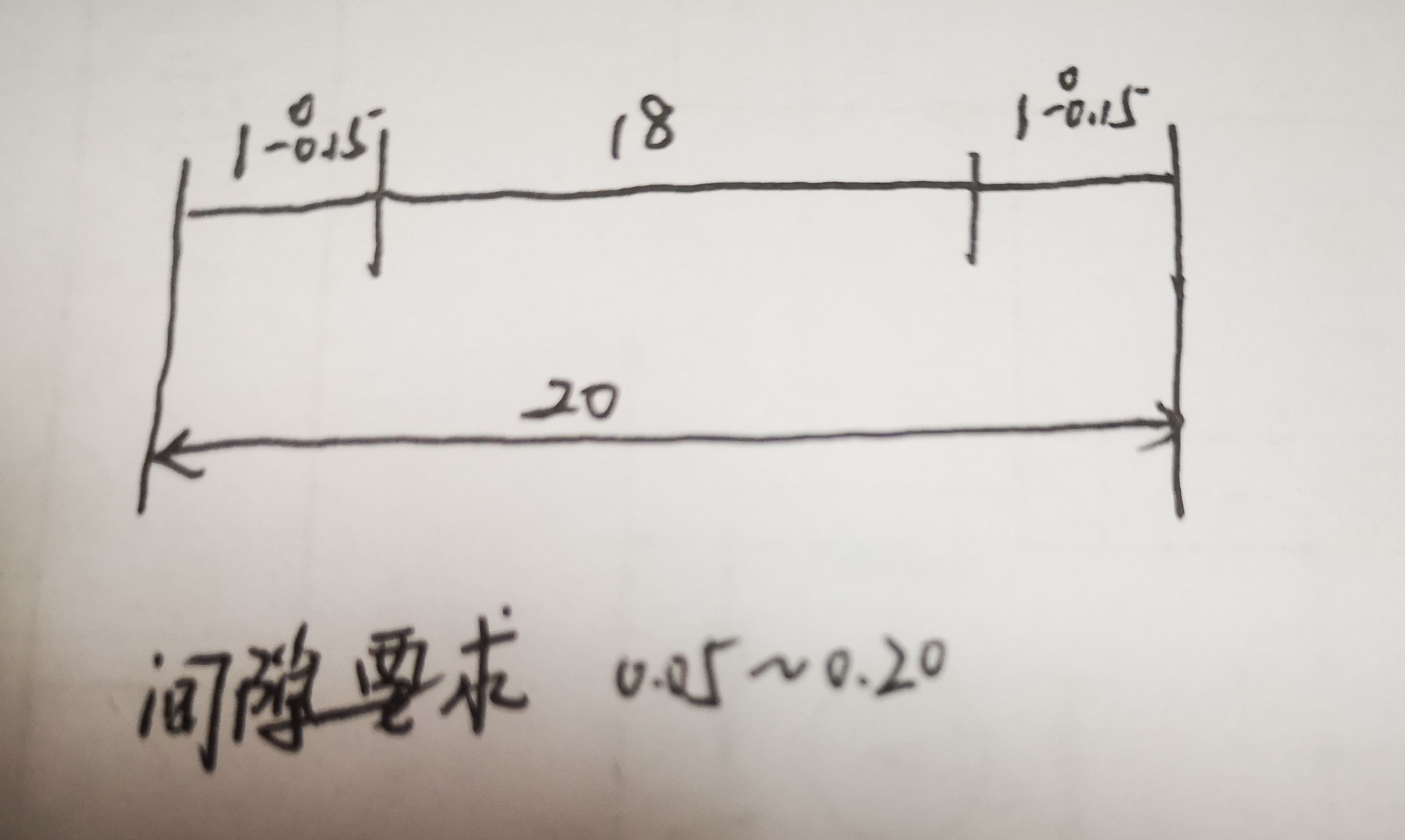

請教如圖尺寸鏈問題，有點懵。圖中18和20的公差應該如何給。要滿足間隙0.05～0.2

回復

627159748 發表于 2023-6-30 17:18:10

猜一下

DUHAILE 發表于 2023-6-27 17:50:32

CarlosLee927118 發表于 2023-6-27 08:48
看作者的意思式1+18+1的公差和要與20的公差相等，不過這樣標提升加工難度

18處要有0.2間隙

CarlosLee927118 發表于 2023-6-27 08:48:36

看作者的意思式1+18+1的公差和要與20的公差相等，不過這樣標提升加工難度

中華小子6201 發表于 2023-6-26 18:01:07

你這個無法從尺寸鏈的角度實現，如果是現實的加工，可以考慮去匹配

妖洞兩拐 發表于 2023-3-9 22:31:16

EXCEL計算

熱青茶 發表于 2023-3-8 11:23:05

高考題的話，人人都可以得分了

UCHIHASASUKE 發表于 2023-3-8 08:14:19

需要20給公差就把18刪了，需要18給公差就把20刪了。
是那個配合需要間隙？開局一張圖

328Feng_328 發表于 2023-3-8 08:04:09

學藝不精，沒看懂....

天天天藍_ 發表于 2023-3-7 20:14:44

蛋蛋超人發表于 2023-3-7 17:52
首先，間隙是指哪個地方的間隙？

同問，沒看出來是哪里的間隙要求

待業青年 發表于 2023-3-7 18:15:57

20搞大點，18測量后配做
