求助大佬關于翻蓋的設計

查看數: 5649 | 評論數: 19 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-3-7 15:55

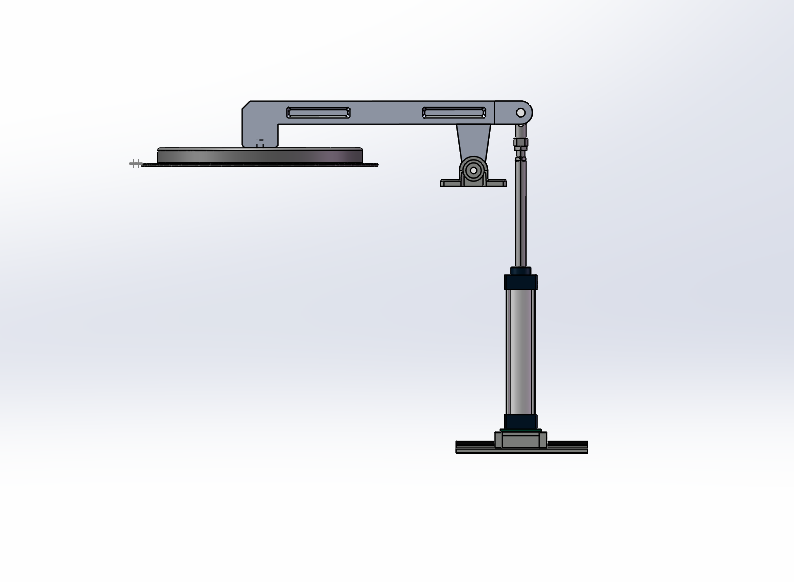

這種使用氣缸為動力源可以實現翻蓋嗎？(底部安裝直線滑軌限制氣缸移動方向只沿X軸）

回復

zhengxiaodong30 發表于 2023-3-16 17:00:27

氣缸底部使用鉸接，省著直線滑軌的錢不香嘛？

adswgl@163.com 發表于 2023-3-16 16:45:10

出現死點

adswgl@163.com 發表于 2023-3-16 16:42:22

出現死點

大龍須虎 發表于 2023-3-13 16:49:44

氣缸頂部的運動軌跡如圖所示。
建議：氣缸底部改為鉸鏈鏈接；

摯愛重金屬 發表于 2023-3-13 15:41:11

參考，氮氣彈簧

fangyunsheng 發表于 2023-3-12 21:31:57

參考下這個


水水5 發表于 2023-3-12 20:49:58

需要再加一個鉸接點。可以用SW草圖塊模擬一下

吳小瑞 發表于 2023-3-8 15:05:51

蛋蛋超人發表于 2023-3-7 18:49
建議計算一下直線滑軌承受這個力。

負載是夠的，不知道這機構能否實現

吳小瑞 發表于 2023-3-8 15:04:44

魍者歸來發表于 2023-3-7 20:06
不能，撅折了

可是模型動畫是可以實現的尾部換成鉸鏈機構是否可行
