把等式2換個形式就好明白了 那只是兩點之間，位移到旋轉中心的距離的比值相等。δrc/OA=δre/a

先理解幾個基本定義：
1.真實力在虛位移上做的功稱為虛功。
2.虛位移指的是彈性體（或結構系）的附加的滿足約束條件及連續條件的無限小可能位移。
3.一個原為靜止的質點系，如果約束是理想雙面定常約束，則系統繼續保持靜止的條件是所有作用于該系統的主動力對作用點的虛位移所作的功的和為零。

有了這幾個共識。再看上面的公式就好理解了。

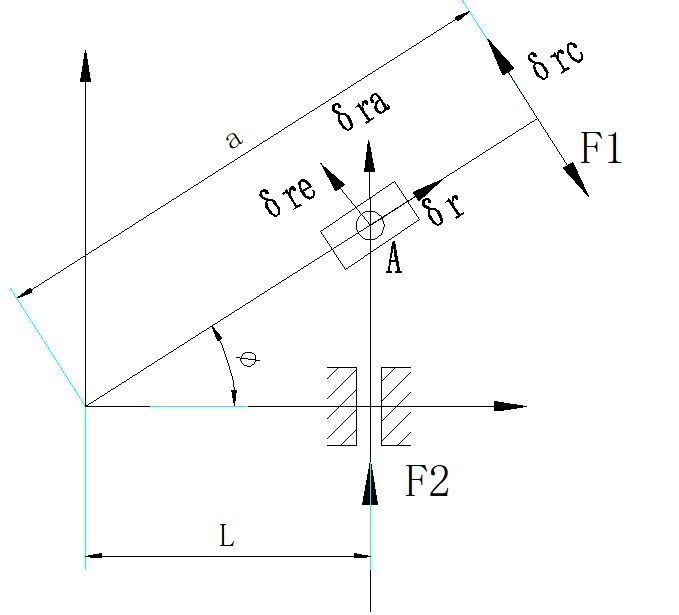

圖里面少了幾個字母標識，原點為O，F(xiàn)1的受力點為C。

F2*SRA=F1*SRC，因機構平衡，受力平衡，虛功原理和為零。其實式里的S是DETA，代表微小位移。
SRA/SRE=COS(φ)，虛功三角形的幾何關系。
最后得F1/F2=L/a

liuxiaoran 發表于 2023-3-4 20:55
2中
S_RC/S_RE=a/OA，是幾何關系啊。--------位移和力臂長度線性啊。有什么問題？

位移和力臂長度線性？

2中
S_RC/S_RE=a/OA，是幾何關系啊。--------位移和力臂長度線性啊。有什么問題？

然后OA=L/COS(角度）也是幾何關系啊。---------這就是余現炫的定義啊。
