奔跑___不停歇 發表于 2023-3-6 10:49
我那個是測拉簧的，十來年前的項目了，照片要找下。

6 L3 ?5 Z1 Q6 L( _4 v本質就是設計的應力小于許用應力。。
! a$ @2 O* O: w/ y# M( b
: L6 g# v8 ]% v表現為截圖的設計參數就是：線徑，彈簧直徑，匝數，材料。。然后就是加載了。
$ v* H7 m; ^. o1 [! |) f4 K* o

kxh 發表于 2023-3-6 07:30
4 `- [$ w0 f9 `6 E2 @我們公司也有彈簧需要做測試，不知兄弟能否把你得測試機給個圖片參考下！

5 v" J* L! v) o+ g. Q( K7 b我那個是測拉簧的，十來年前的項目了，照片要找下。

奔跑___不停歇 發表于 2023-3-5 08:10
- P0 K8 p6 [$ D2 |# ]彈簧也是金屬，如果設計的時候不在規定的重量和拉申壓縮尺寸內的話，很快就壞的。我做的項目中，曾經就因為 ...

5 F, w2 G4 |! U! }1 r: x我們公司也有彈簧需要做測試，不知兄弟能否把你得測試機給個圖片參考下！
$ `( o  O( k8 S* m; m( }) n

水水5 發表于 2023-3-5 19:11
% P5 ?& S# W9 C* s& [) I2 I2 x常見材料的拉力應變曲線，我們都有，而且屈服強度很容易得到數據比較穩定。
但是疲勞曲線即破壞次數與加載 ...

1，疲勞確實非常的復雜和不準確。其實我個人是反疲勞的，這個話很容易被誤會。
2，屈服的五分之一和十分之一，我不清楚 你的行業和具體案例，但是對于大部分情況下，這個太保守了。。事實是大部分工程中，最多的是彎曲模式的疲勞，其對稱疲勞大約50%極限強度，有時候甚至不比屈服低甚至比屈服高。例如最典型的304鋼，最最常用的那種，屈服在200-240，真實的標準測量疲勞有250這個數量級。
: E7 x4 k9 [$ o5 y+ I

機器畫家 發表于 2023-3-5 15:52

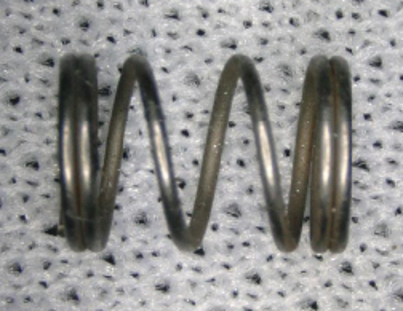

借樓請教一個問題，我有一個泵里面用的彈簧，需要工作2億次，請問有什么計算公式嗎？
! e2 Q1 R  Z! o! H- x7 F1 h; H7 W手冊上找到的都是大 ...

無限壽命是1千萬次。。但是這個工程經驗值。。而彈簧默認就是幾億次，2億4億是實驗，不是你的泵這樣，而且彈簧可以看是特例。
疲勞的計算真實精度很差，影響的因素非常多（載荷，表面，尺寸，溫度，應力模式，可靠性），所以沒必要糾結這個，當然，你也可以用GOODMAN或者GERBER去校核2e8次的壽命，這個一個綜合的平衡。你要理解和解釋清楚即可。。
4 ^( h0 }  O7 z+ m
/ |9 V0 Y/ e2 w1 C. W其實你用常規的就行，不用特別糾結2e8，除非你專門做彈簧的。有人問你能解釋就行（估計你是解釋不清楚），另外，彈簧是受剪切，剪切的強度和彎曲磨損也有差別的（就是上面說的應力模式的影響）。。

7 U" r% r8 k" o

* N: j4 L: m+ U常見材料的拉力應變曲線，我們都有，而且屈服強度很容易得到數據比較穩定。
8 o" U2 D; l5 I4 c但是疲勞曲線即破壞次數與加載應力的關系，卻只能實驗得到，而且不只和材料有關系，還和表面處理熱處理內部晶粒等等都有關系，這就涉及到制造工藝了。所以，即使你計算出來了。大概率也需要實驗驗證。反過來說，沒有疲勞曲線，計算又有什么依據呢？
' b2 n; Z" a6 o7 ~( a我一般都是往大了放，使勁往大了放。比如應力是屈服強度的五分之一甚至十分之一。因為大部分鋼材有無限疲勞壽命。

借樓請教一個問題，我有一個泵里面用的彈簧，需要工作2億次，請問有什么計算公式嗎？
6 Y9 K8 y4 y3 l3 R* c2 T; Q6 v. U手冊上找到的都是大于2千萬次的，不知道能不能大于2億次。

2 ]/ V: p( h% S9 v! h

老虎學者 發表于 2023-3-5 11:15
, B% m  d. w/ L+ a1 c$ `' c一張口就北美都沒人了，造謠都不用擺論據了。
這真是自由的時代，你不會以為疲勞校核就是幾個公式吧

“傳統的汽車發動機江河日下，北美快沒人了，居然沒人會校核”，眼瞎瞎嗎？理解不了嗎？
- r- C( q8 L1 _/ c3 G4 A/ e我說北美沒人是我們公司北美沒人了。傳統汽油發動機在美國的研發10年前就開始快速衰減了，這領域最大的零部件公司裁員或者流失美國本土超過90%，不是90%，是百分之99%，已經關門了。

& O+ ], u0 P7 ?# k) \$ D這么一個到處都可以抄的玩意美國人會干不了，當然你這是傻缺還真大概率干不了。。。你他媽弱智還是當我弱智。
6 R) k# P: K% T/ ]$ g
; m, Q8 b: [5 b/ j3 h: Q3 L  w另外，要不是汽油傳統發動機江河日下，屌絲我也大概率不還來這里和你這種傻逼打成一片。


4 _! {4 E  h/ J+ B滾。不要和我說話。
  E8 L- v  q5 n0 V% h1 _4 i9 F

' ?6 K: t7 N, J

額剛把額的垃圾箱又翻了一便，發現很多計算工具軟件根本沒用過，因為壓根兒沒用武之地。大哥，你書讀的多，不如把這些計算編程軟件吧。你說一成熟的計算，干嘛讓幾億人花腦袋記啊？額又不是學數學的。人都說知識也是個迭代過程，人家學軟件的都幫你們迭代了，你居然老想著用人腦迭代。那種腦袋，額想應該是博士院士級的，肯定不是額們這種屌絲。農場主只負責投飼料，他們不關心火雞在干什么？所以不會關心他家的火雞會不會計算。他知道咋算就行了
