請問各位大佬對此機械結構支支招，給我提一點建議？

查看數: 4097 | 評論數: 10 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-2-28 11:19

正文摘要:

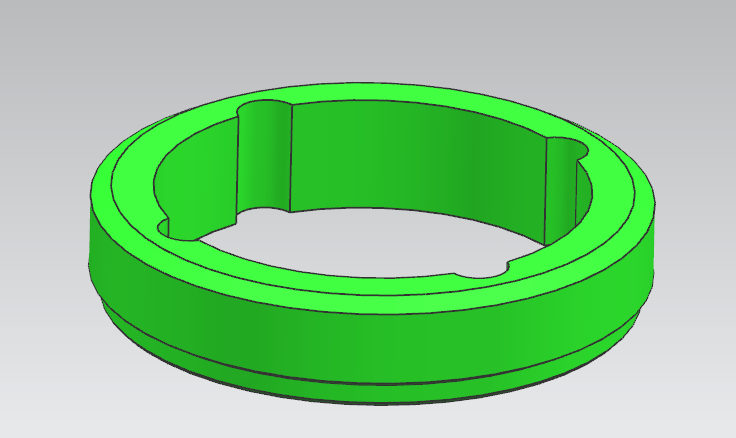

這兩個圓環在傳送帶上排列上料，要使其都是如圖所示方向上料，不能倒置，有沒有什么巧妙地機械結構能夠使倒置的零件翻過來上料或者剔除倒置零件嗎？？不用傳感器檢測的前提下，謝謝。 ...

回復

龍游大海 發表于 2023-2-28 21:38:45
上下重量有區別，用重力變換方向
喂我袋鹽 發表于 2023-2-28 21:25:13
加油干AAA 發表于 2023-2-28 14:03
第一個圖是下端內臺階，第二個零件上下只是倒斜角不一樣，下端斜角大一點，請老師給點建議。

第二個零件，這樣的倒斜角為何不搞成一致的，正反面無所謂？
加油干AAA 發表于 2023-2-28 14:05:04
jumbone 發表于 2023-2-28 12:00
這不是標準的振動盤理料思路嗎，軌道寬度過重心一點，上面倒角哪里做點干涉，有倒角能過，沒倒角的就擠下去 ...

好的，謝謝
空空的空 發表于 2023-2-28 13:04:48
用振動盤 。第一個有臺階特征   第二個可以根據上面的倒角和下面的倒角大小不一樣來設計，具體的還需要設計下，只是提供一個參考思路。振動盤這種 我現在都是直接找廠家來搞定這些東西的

點評

好的，謝謝您的思路  發表于 2023-2-28 14:05
jumbone 發表于 2023-2-28 12:00:53
這不是標準的振動盤理料思路嗎，軌道寬度過重心一點，上面倒角哪里做點干涉，有倒角能過，沒倒角的就擠下去了

點評

謝謝您的 建議  發表于 2023-2-28 14:15
蛋蛋超人 發表于 2023-2-28 11:37:35
本帖最后由 蛋蛋超人 于 2023-2-28 12:45 編輯

.
bokieworn 發表于 2023-2-28 11:30:53
你是搞振動盤的嗎，不是的話找振動盤的廠家看看 第二個應該更難搞

點評

是的，目前第二個零件上下面只是斜角不一樣，不知如何設計  發表于 2023-2-28 14:46
bokieworn 發表于 2023-2-28 11:29:36
蛋蛋超人 發表于 2023-2-28 11:26
第一個零件上下面有什么區別嗎？看不出來

第一個零件下端有臺階

點評

臺階在內圈還是外圈，上個圖看下  發表于 2023-2-28 12:49
