求助：節距150鏈條鏈輪設計

查看數: 2323 | 評論數: 8 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-2-27 16:01

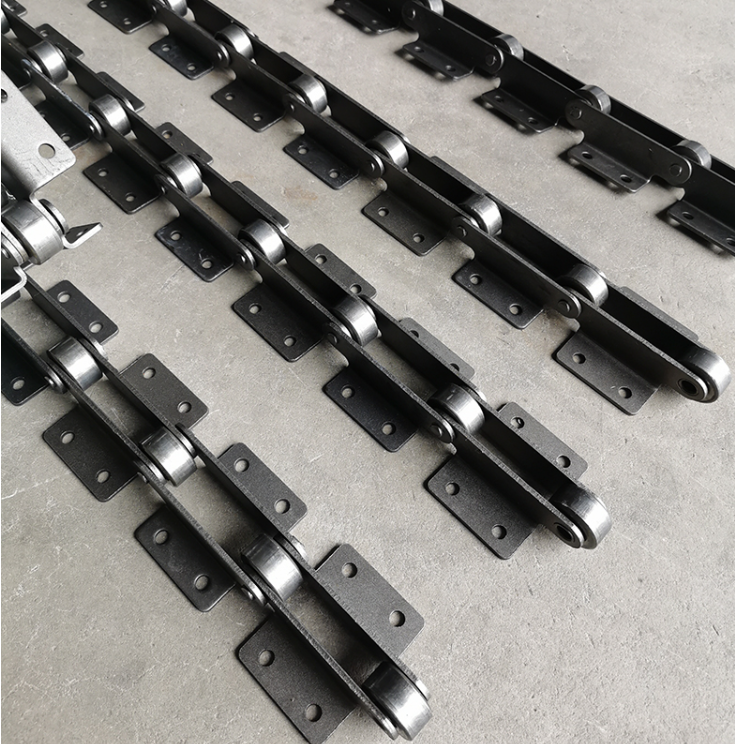

做鏈板輸送機，需要節距為150左右的彎板鏈條和鏈輪，怎樣設計繪圖，機械設計手冊上只有規范的短節距鏈條鏈輪

回復

DOINGING 發表于 2023-2-27 17:44:30

廣州粵研鐘彥華發表于 2023-2-27 17:26
設計手冊上面有計算公式的，只不過不在鏈輪那一章，我以前也是偶然翻到的，跟標準的鏈輪計算公式不同，鏈輪 ...

好嘞，我翻了幾遍，沒看到，你看的是那一版的？

化工出版社的設計手冊，好像在說輸送鏈的那一章，現在軟件上自帶資料很多，很多年沒翻設計手冊了發表于 2023-2-28 08:28

DOINGING 發表于 2023-2-27 17:42:47

廣州粵研鐘彥華發表于 2023-2-27 17:26
設計手冊上面有計算公式的，只不過不在鏈輪那一章，我以前也是偶然翻到的，跟標準的鏈輪計算公式不同，鏈輪 ...

好嘞，我翻了幾遍，沒看到，你看的是那一版的？

廣州粵研鐘彥華 發表于 2023-2-27 17:26:26

設計手冊上面有計算公式的，只不過不在鏈輪那一章，我以前也是偶然翻到的，跟標準的鏈輪計算公式不同，鏈輪齒數越小與標準鏈輪的尺寸相差越大

DOINGING 發表于 2023-2-27 16:27:03

東海fyh126 發表于 2023-2-27 16:10
向生產廠家要圖紙，實在要畫，按雙節距鏈輪畫。。。 GB/T 5269-1999傳動及輸送用雙節距精密滾子鏈和鏈輪.pd ...

謝謝，我查一下這個國標

DOINGING 發表于 2023-2-27 16:26:04

老虎學者發表于 2023-2-27 16:11
那是用于傳遞扭矩的短節距套筒滾子鏈，你這是滾子鏈嗎，這是平移輸送零件的倍速鏈，都不一個東西。

這還真不是倍速鏈，它叫大節距彎板鏈，用來做鏈板輸送機的，可傳遞扭矩

老虎學者 發表于 2023-2-27 16:11:08

那是用于傳遞扭矩的短節距套筒滾子鏈，你這是滾子鏈嗎，這是平移輸送零件的倍速鏈，都不一個東西。

倍速鏈不帶彎折的翼板。發表于 2023-2-27 16:25

a86266726 發表于 2023-2-27 16:10:36

找供應商拿圖

東海fyh126 發表于 2023-2-27 16:10:31

本帖最后由東海fyh126 于 2023-2-27 16:13 編輯

向生產廠家要圖紙，實在要畫，按雙節距鏈輪畫。。。 GB/T 5269-1999傳動及輸送用雙節距精密滾子鏈和鏈輪.pdf。
