沒見過這種情況，我一般都只標一個孔作為基準，其他孔以此基準標同軸度

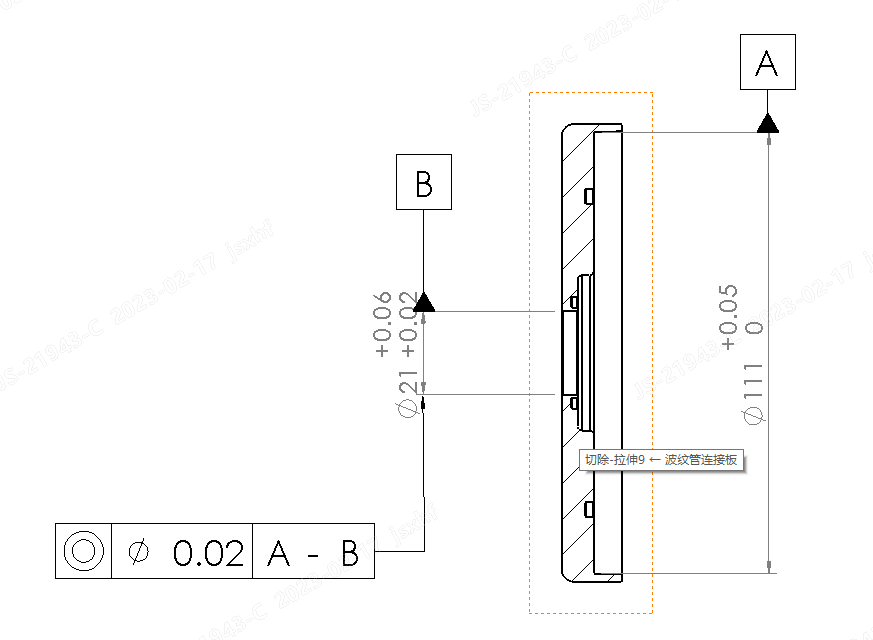

這不合理，不說別的，假如你想標一個尺寸和兩個基準都同軸應該標注的是A和B在兩個方框里的，A-B代表的是A基準沒法測量要通過B基準來測量那種情況。  況且這圖里怎么自己和自己同軸這是什么。。。。

不合理。B既是基準又是測量對象，既是運動員又是裁判員。但是話說回來，這個同心度在檢測的時候，單靠A這一個曲面可能比較難取軸心，需要在A面取三個點，在B面取三個點，兩個面距離更遠，取的軸相對更精準，測量的同心度也更準。

湖泊凌 發表于 2023-2-17 12:10
表示這兩個孔要一刀加工出來，不要反面加工。

您的意思這樣的表示方法是有的，意義是要一刀加工出來？

不合理。不需要B基準

怎么檢呢？

表示這兩個孔要一刀加工出來，不要反面加工。

感覺不合理，標的是B的同軸度，使用的A-B的共同基準
