發布時間: 2023-2-15 15:28

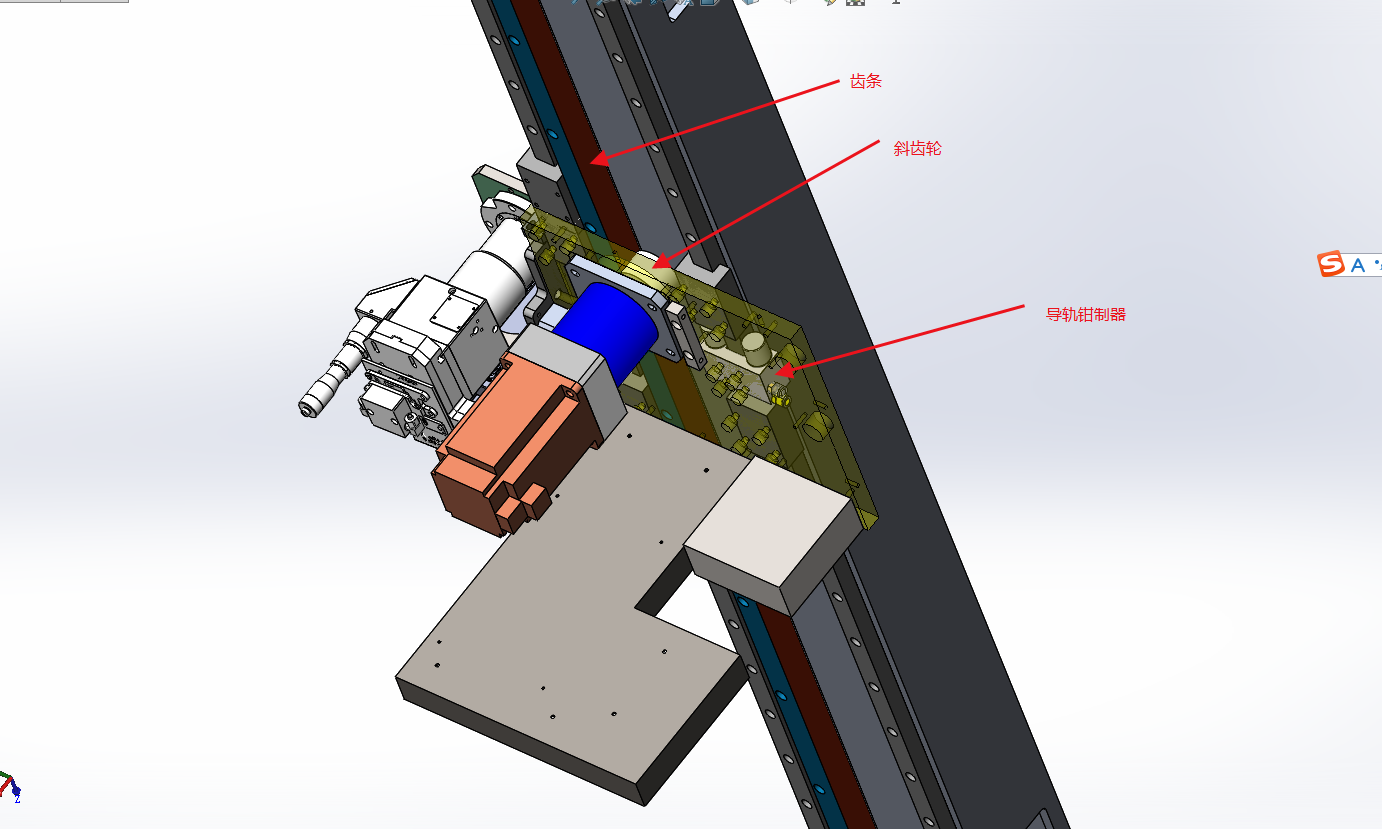

正文摘要:我在設計中用到如圖一種機構，齒輪齒條驅動掃描小車（整體重40kg左右）做往復運動，我們想做一種安全保護裝置，防止減速機輸出軸斷軸時自由落體撞壞（雖然也沒遇到過斷軸，但小車上的鏡頭部分比較貴重，需要防止損壞 ... |
水水5 發表于 2023-2-17 22:17 好思路！保護核心部件。 |
| 裝個力矩限制器就行了吧，通過測量輸出軸力矩解決這個問題 |
蘿卜包呀 發表于 2023-11-21 15:26 找不到合適的緩沖器，大神有推薦么 |
喂我袋鹽 發表于 2023-11-21 12:11 目前是加了導軌鉗制器，超過一定速度的時候夾住導軌防止墜落 |
| 裝緩沖器，穩穩當當 |
| 你在下面裝個好點的緩沖墊吧。 |
houshanbian 發表于 2023-2-21 08:44 lz的方案最后如何解決了 |
風之鯤 發表于 2023-2-18 21:35 我這邊減速機輸出軸收到彎矩，再加大空間不夠 |
| 為什么會斷軸，設計成不可能斷的不就行了，安全系數加大，，減速機大一個框號 |
