請教下凹槽與工件的配合怎么給

查看數: 2434 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-2-2 14:29

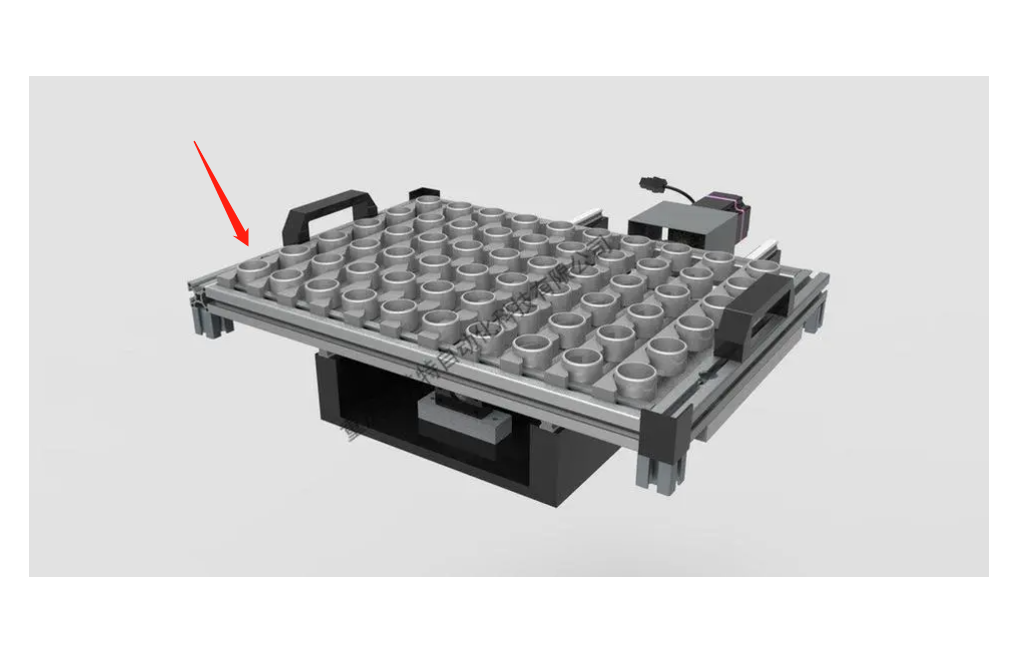

工件假設為圓棒類，請教下工裝凹槽的尺寸公差怎么給 1、主要用這些凹槽做工件的定位。 2、怎么去給這公差，都讓間隙配合？

回復

愛設123 發表于 2023-2-6 16:13:13

隨意給！

默維丶 發表于 2023-2-6 14:37:22

0.1-0.2

謝謝發表于 2023-2-7 13:49

哎哎壓 發表于 2023-2-4 08:58:03

IT7-IT8

大蘿卜 發表于 2023-2-2 16:19:21

取放東西，必須間隙配合，并且孔口需要有一定的導向角度

Adam_Numb 發表于 2023-2-2 15:25:16

就是個夾具是么？這個的公差可以反推啊，零件放里面以后，根據允許的最大傾斜和平移的極值，反過來算夾具的精度要求。然后綜合考慮加工和安全閾值，以及插拔的容易程度

leyfa7@126.com 發表于 2023-2-2 15:00:00

上海狐飛發表于 2023-2-2 14:35
直徑的公差，各槽之間的位置度公差，垂直度

一般按什么公差來配合？

人在曹營心在漢 發表于 2023-2-2 14:38:42

棒子直徑多少，配合件什么材質，我看圖片還有斜度，這些信息沒有感覺很難給出公差配合關系吧

我意思說用間隙配合？發表于 2023-2-2 15:00

上海狐飛 發表于 2023-2-2 14:35:58

直徑的公差，各槽之間的位置度公差，垂直度
