受力都不說？啟動什么驅動？

待業青年 發表于 2023-1-18 11:15
你這應該是需要旋轉，然后停止到一圈的某個位置吧，轉速設計輸入是60rpm？
個人感覺你這個應該是這樣
你 ...

感謝

浪卷云 發表于 2023-1-18 11:22
你這是用小齒輪驅動一個倒裝在回轉支撐上的夾具，負載轉矩=回轉支撐的摩擦轉矩+夾具旋轉時的慣性轉矩，   ...

感謝

老楊LY 發表于 2023-1-18 10:30
這個機構是小齒輪帶動外齒回轉軸承旋轉，然后在帶動下面的機構轉一圈，1s轉一圈，
下面的機構長946mm、寬3 ...

你這是用小齒輪驅動一個倒裝在回轉支撐上的夾具，負載轉矩=回轉支撐的摩擦轉矩+夾具旋轉時的慣性轉矩，  負載轉矩求出來以后根據齒數比可以換算出小齒輪的驅動力矩。根據工況以及摩擦系數的估值給個安全系數。

你這應該是需要旋轉，然后停止到一圈的某個位置吧，轉速設計輸入是60rpm？
個人感覺你這個應該是這樣
你這個要把整個動作分解成0加速到額度轉速，減速到0，把每個階段的時間分配好，計算角加速度。再計算轉動機構的轉動慣量，根據轉動慣量和角加速度，確定驅動轉矩和制動轉矩。

1s轉一圈，是說一秒轉一圈嗎？

待業青年 發表于 2023-1-18 09:56
說的啥，編輯下文本，加標點符號，

感謝前輩提出的問題

這個機構是小齒輪帶動外齒回轉軸承旋轉，然后在帶動下面的機構轉一圈，1s轉一圈，

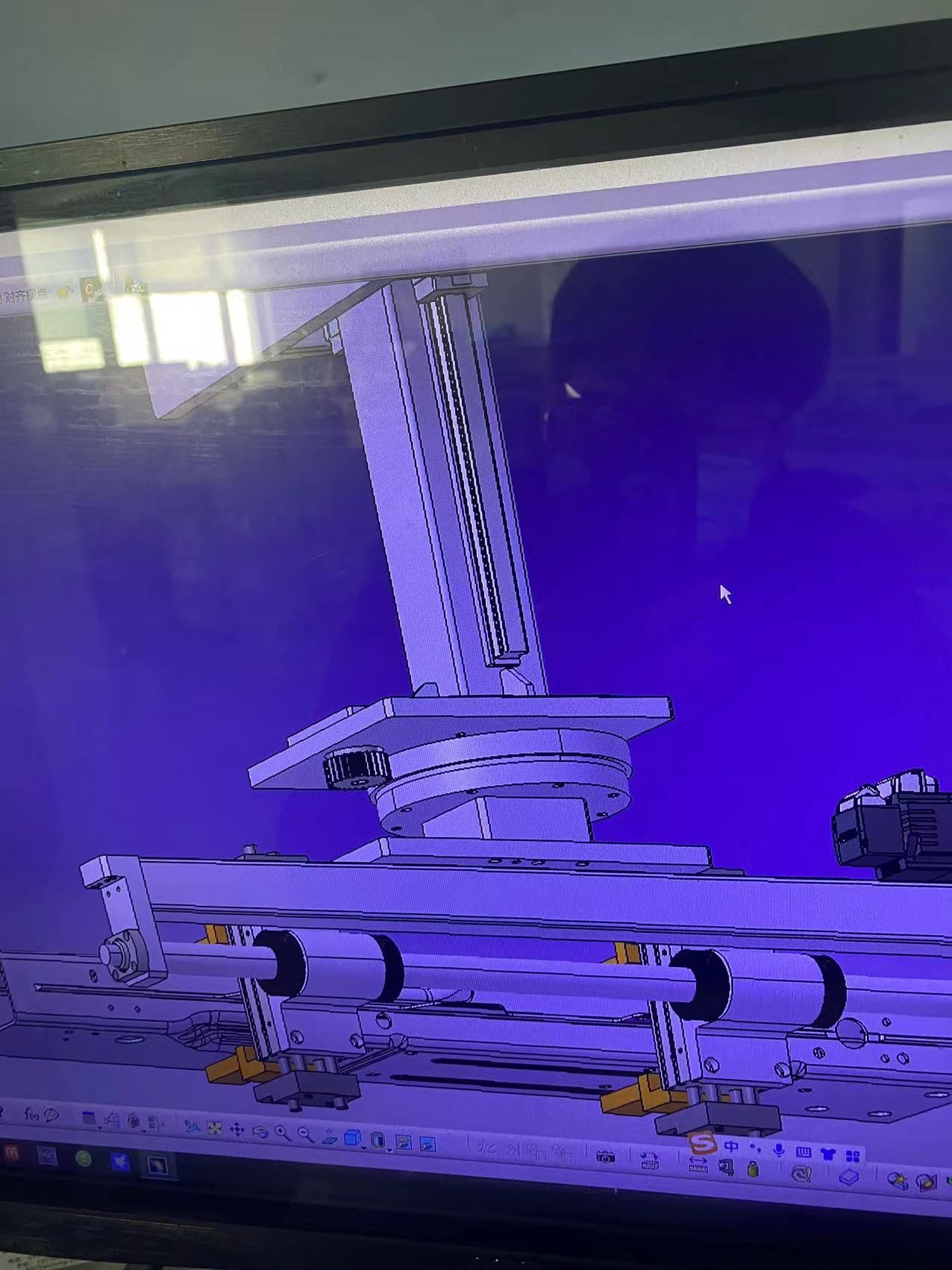

下面的機構長946mm、寬319mm、高212mm、重40kg、 齒輪模數是2、小齒輪的齒數是25、 大的外齒回轉軸承的齒數是105、求一下
詳細的計算公式小弟在這里謝謝大家啦算糊了感謝、
