此處攪拌軸如何密封

查看數: 5878 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-1-12 10:28

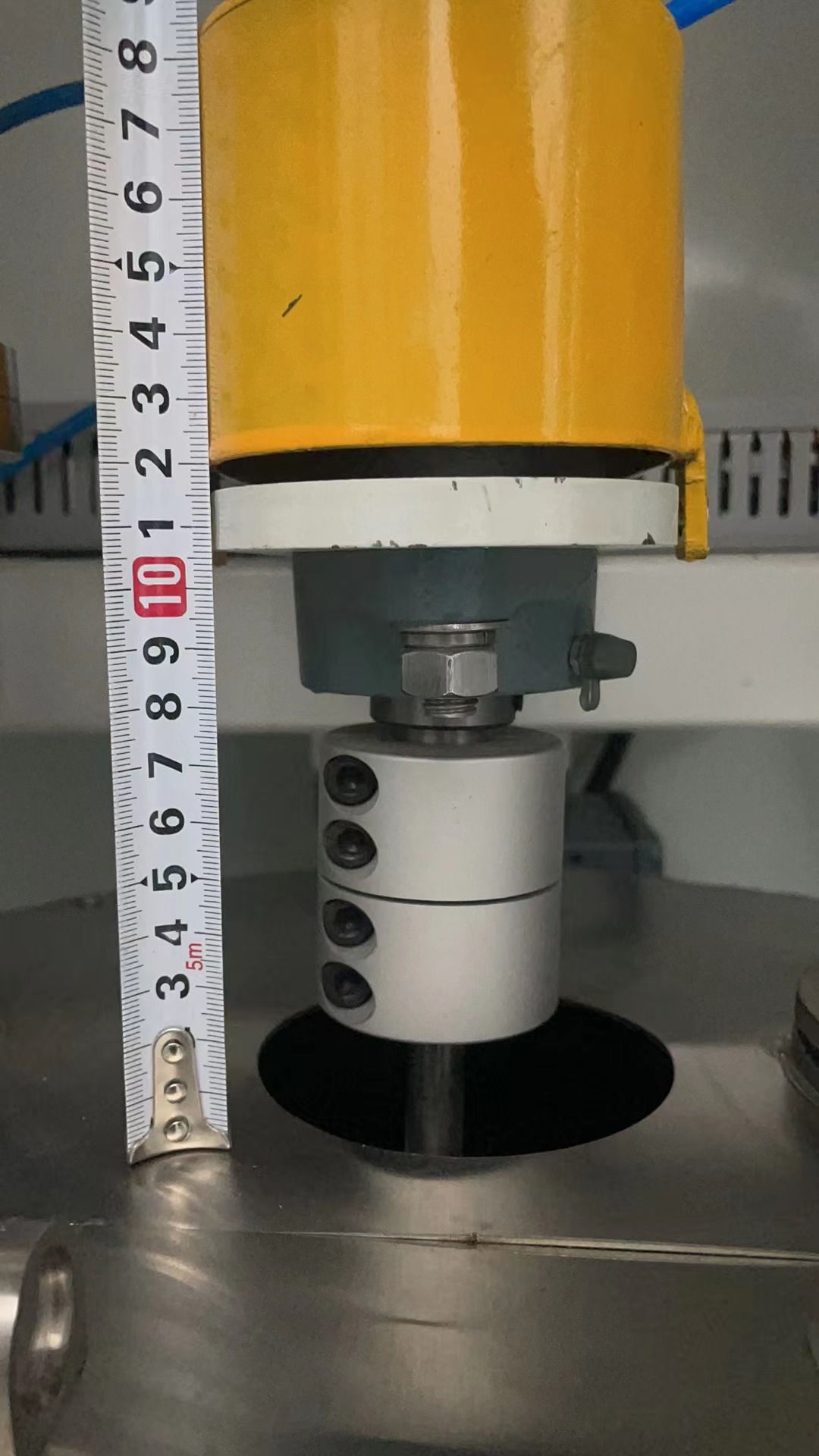

以前沒怎么接觸過。這個攪拌軸的位置，廠家新要求是要密封，目的是防止斗內液體揮發成有毒氣體。準備重新設計整個攪拌斗蓋子，軸承直接安裝在蓋子上面，上面軸承安裝板空間實在不夠也可以掉。密封靠什么結構密封比較 ...

回復

bokieworn 發表于 2023-1-16 13:39:08

這個罐子的蓋應該做成兩部分，合頁連接，一部分螺釘鎖到罐子上，另一側活動的可以打開。固定一側焊接管子的法蘭和放攪拌軸的軸承，電機直聯，用轉角減速機加電機空間不會太多

jinshenxiaohuo 發表于 2023-1-13 11:49:17

HG T2098-2001


下載附件保存到相冊

2023-1-13 11:49 上傳

可以看看有沒有用

Scarson156286 發表于 2023-1-13 10:45:27

蓋板+旋轉徑向油封

可行 發表于 2023-1-12 16:17:56

這個沒有壓力，怎么方便怎么來??！

東北制造 發表于 2023-1-12 15:47:11

(ง •̀_•́)ง(ง ˙o˙)ว
磁力耦合器

東海fyh126 發表于 2023-1-12 15:21:09

反應釜軸密封了解一下，，，，你這就是小兒科。

dengxiangxi 發表于 2023-1-12 14:18:00

選用橡膠軸套密封

清開靈 發表于 2023-1-12 12:25:33

這有毒氣體從頭到尾都不做收集？做收集的話那就攪拌全程進行收集，攪拌缸內做負壓，那個位置密封就隨便應付一下

shaziizahs 發表于 2023-1-12 12:02:31

風琴罩類似的東西
