這個花鍵是德國標準的嗎

查看數: 3377 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-1-4 20:42

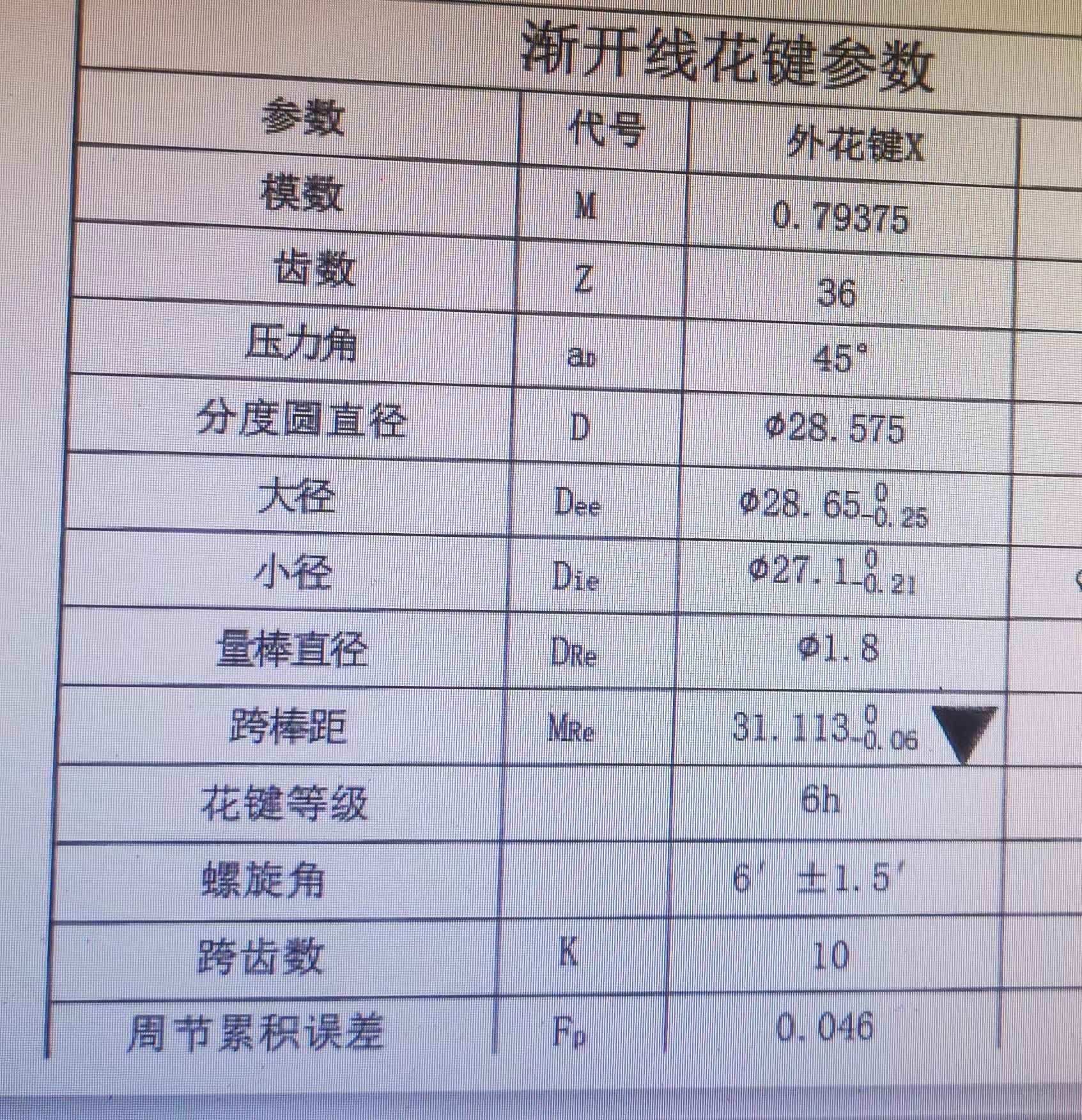

這個花鍵是德國標準的嗎，客戶給了個參數拿去生產花鍵的廠家說生產不出來，我覺缺少變位系數

回復

螃蟹來了 發表于 2023-1-10 12:34:40

lyelva55 發表于 2023-1-10 11:08
怎么畫呢我拿caxa能不能教我下，我拿caxa畫出來的不一樣啊

點里面的齒型輸入參數就可以了，自動生成的

lyelva55 發表于 2023-1-10 11:08:03

螃蟹來了發表于 2023-1-10 10:47
用CAXA畫的

怎么畫呢我拿caxa能不能教我下，我拿caxa畫出來的不一樣啊

螃蟹來了 發表于 2023-1-10 10:47:13

用CAXA畫的


花鍵齒型

上海狐飛 發表于 2023-1-5 11:47:58

lyelva55 發表于 2023-1-5 10:56
這個模式怎么算的告訴下

0.79375/25.4

大白123 發表于 2023-1-5 11:09:01

這些參數就夠了，生產廠家不懂吧

lyelva55 發表于 2023-1-5 10:56:01

上海狐飛發表于 2023-1-5 09:47
模數1/32英寸

這個模式怎么算的告訴下

上海狐飛 發表于 2023-1-5 09:47:36

模數1/32英寸

無人機2911 發表于 2023-1-5 08:52:59

這個花鍵是有螺旋角的，普通的漸開線花鍵你可以看看下圖。


13772012691 發表于 2023-1-4 21:20:32

計算一下分度圓弧齒厚，就可以知道是不是變位齒，齒輪有變位，花鍵變位還沒遇到過。
