長行程運行軌道，求助！

查看數: 7647 | 評論數: 31 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-12-24 10:10

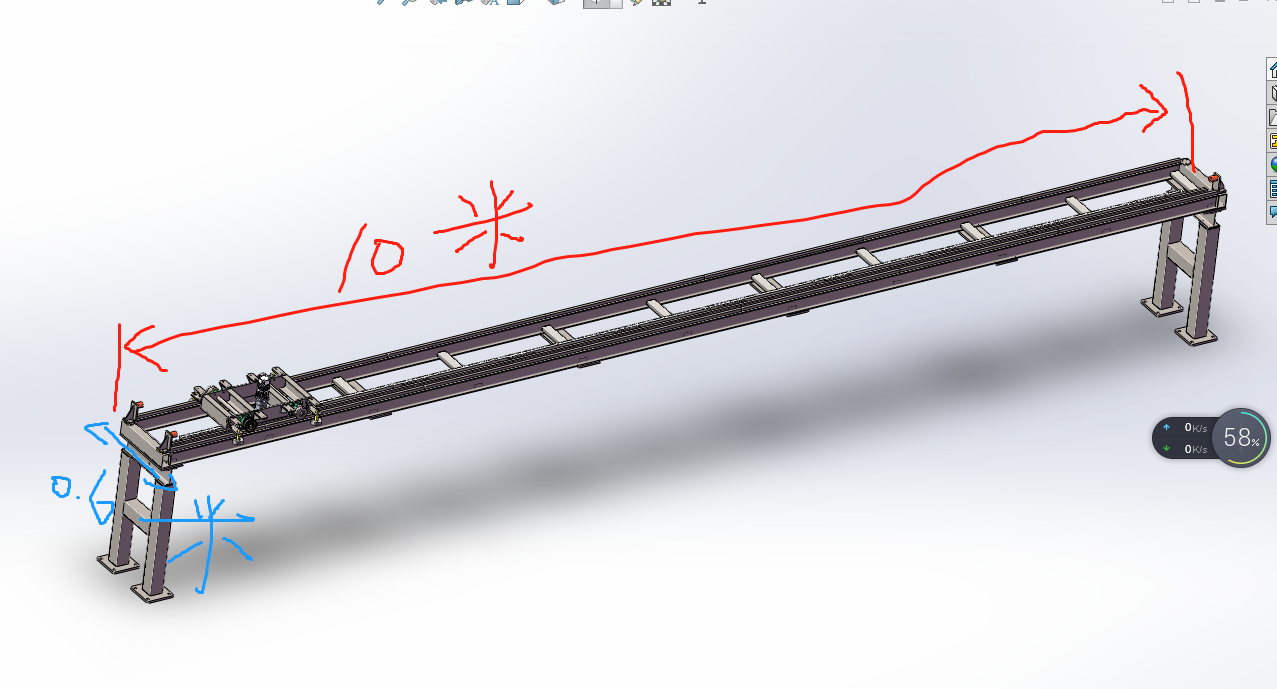

本帖最后由 leyfa7@126.com 于 2022-12-24 10:23 編輯情況：想用H型鋼做個軌道長度10m，軌道上用方鋼，然后小車（本身重量+負載=350kg），用齒輪齒條帶動小車移動，速度不太大，估計0.27m/s ...

回復

leyfa7@126.com 發表于 2023-1-3 16:00:06

飛逝城發表于 2023-1-3 14:13
個人提個建議：兩側輪不能全部硬限位，一側浮動

謝謝

飛逝城 發表于 2023-1-3 14:13:49

個人提個建議：兩側輪不能全部硬限位，一側浮動


leyfa7@126.com 發表于 2023-1-2 09:42:54

fsqr178713 發表于 2022-12-30 14:24
那是因為其他東西也大，所以你看起來不大

en

qq707459754 發表于 2022-12-30 15:08:31

你這的起碼下沉5mm以上我做過

fsqr178713 發表于 2022-12-30 14:24:47

leyfa7@126.com 發表于 2022-12-30 11:35
你這個感覺看起來不大呀

那是因為其他東西也大，所以你看起來不大

leyfa7@126.com 發表于 2022-12-30 11:35:53

fsqr178713 發表于 2022-12-29 15:50
之前做的，跨度10米，負載500kg，箱形粱，粱高600

你這個感覺看起來不大呀

leyfa7@126.com 發表于 2022-12-30 11:33:33

yesong12 發表于 2022-12-28 15:19
你這個用齒輪齒條傳遞的精度和軌道精度不匹配，建議直接小車輪子做動力；建議選擇槽鋼做軌道和槽鋼輪

感覺這結構不錯，但是行程太長

fsqr178713 發表于 2022-12-29 16:07:45

fsqr178713 發表于 2022-12-29 15:50
之前做的，跨度10米，負載500kg，箱形粱，粱高600

其實我這主梁上的Z軸自重加負載都有近2噸了，你用雙H型剛的話，建議HN400×200×8×13

fsqr178713 發表于 2022-12-29 15:50:21

本帖最后由 fsqr178713 于 2022-12-29 17:27 編輯

之前做的，跨度10米，負載500kg，箱形粱，粱高600

hackxy 發表于 2022-12-29 14:37:28

之前做過一個類似機構用的同步帶拖動的
