開心789 發表于 2022-12-15 14:29

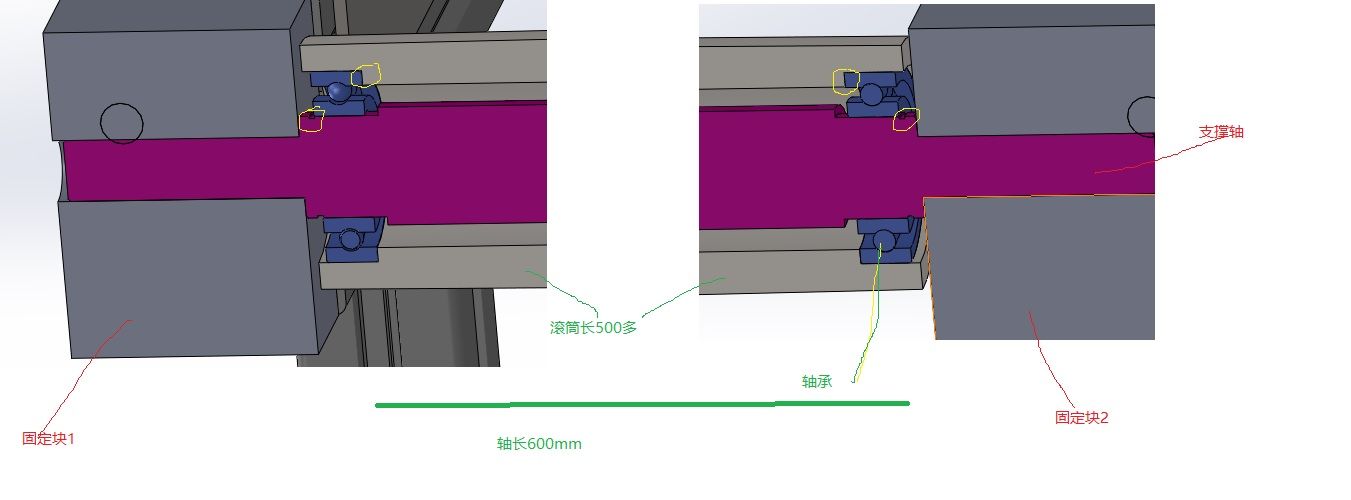

軸承設計的明顯錯誤全犯了。內圈裝不上，外圈拆不了。可以當反面教材了。

類似這樣

改為外面裝軸承更方便拆裝維修

外圈加一個卡簧更好

軸不好安裝，但是這軸承結構對于輥筒完全可用

start_00000000 發表于 2022-12-16 11:01
不認同你的觀點，請你仔細看圖，發表詳細意見，指出錯誤之處
本設計案例經過多位總工審核，沒有任何問題 ...

自己對一下，看看犯了幾條。
1.軸端無倒角,軸上零件不便裝拆。
2.軸肩過高,軸承不便拆卸
3.齒輪無周向固定
4.軸頭段長度等于齒輪輪轂的長度,套筒頂不住齒輪,齒輪固定不可靠。
5.聯軸器沒有軸向定位。
6.聯軸器沒有周向固定。
7.聯軸器沒有軸向固定。
8.無調整墊片,軸承間隙無法調整。
9.無密封裝置,無法防漏油及防塵。
10.精加工面過長而不便裝拆軸承。
11.轉動的軸與靜止軸承端蓋相接觸,軸不能正常運轉。
12轉動的套筒與靜止的軸承外圈相接觸,軸系不能正常運轉。
13.鑄造箱體的機加工面與非機加工面未區分開。
14.無砂輪越程槽,軸頸處不便磨削加工。

開心789 發表于 2022-12-15 14:29
軸承設計的明顯錯誤全犯了。內圈裝不上，外圈拆不了?？梢援?dāng)反面教材了。

不認同你的觀點，請你仔細看圖，發表詳細意見，指出錯誤之處
本設計案例經過多位總工審核，沒有任何問題，
你若有更好設計，歡迎交流

某寶上有標準件，又快又好又省錢，你這樣搞老板會哭的。

我想知道托輥怎么安裝

這個湖州那邊專業廠家做的便宜又好用
