求助牛角電容素子夾具設計

查看數: 3485 | 評論數: 18 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-12-13 16:42

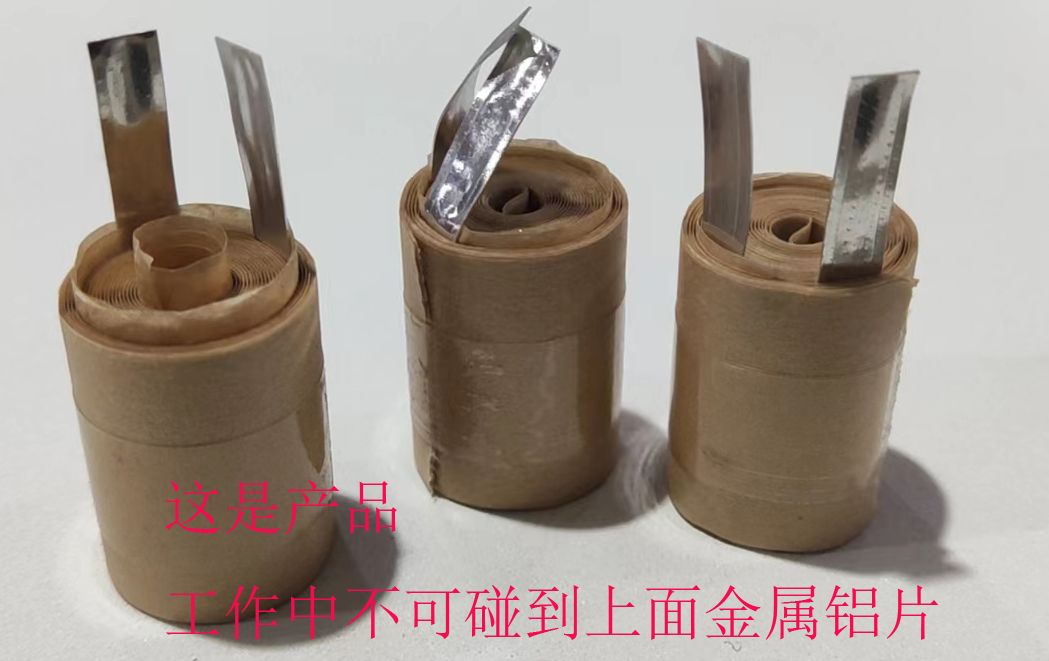

大家好 ,如圖片是牛角電容素子產品 ,現因機構需求設計了一個款夾具,一臺機器上需25個夾具 , 因產品直徑從16到19.1不等 ,所以我目前夾以19.1最大設計,但小直徑產品時會出現在夾具晃動,所以在夾具上兩邊加了小彈簧 , ...

回復

深圳晨夕 發表于 2022-12-14 11:29:36

交叉V型夾具。

hitiger 發表于 2022-12-14 10:04:12

beta_ling 發表于 2022-12-13 18:33
紅色的位彈簧夾, 藍色的為機械手夾

你好增加了機械手夾持位效果 , 按你的彈簧和機械夾手可能不好改

hitiger 發表于 2022-12-14 08:40:09

譬如朝露發表于 2022-12-13 22:48
這個咋樣？就是卡進去哈，前后裝倆

這個可考慮下我找找看

譬如朝露 發表于 2022-12-13 22:48:46

本帖最后由譬如朝露于 2022-12-13 22:52 編輯

這個咋樣？就是卡進去哈，前后裝倆

beta_ling 發表于 2022-12-13 18:33:49

紅色的位彈簧夾, 藍色的為機械手夾

hitiger 發表于 2022-12-13 18:20:19

東北制造發表于 2022-12-13 17:50
(ง •̀_•́)ง(ง ˙o˙)ว
用扁彈簧片，夾具做深溝，后端也 ...

不好意思 ,再補充一下 ,這產品直徑是 16--19.1 , 長度從 20--60 不同 ,在同一批次時長度是一樣的 ,也就是產品在夾具后方會要預留調節長短空間
