發布時間: 2022-12-5 19:38

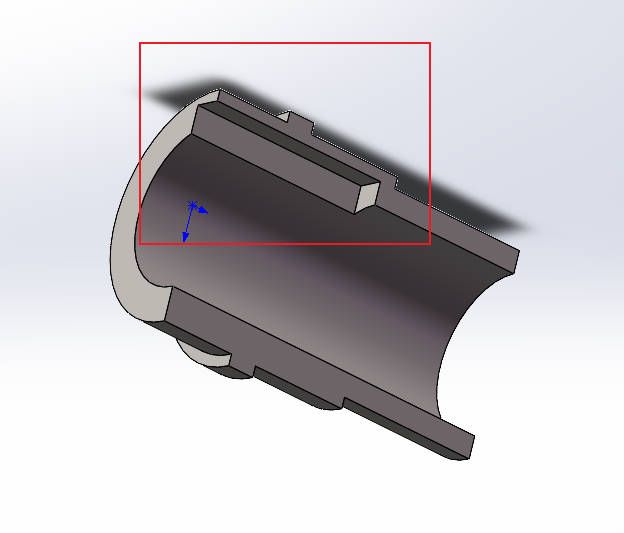

正文摘要:請問各位，一個內孔直徑14mm，要開一個5*5的鍵槽，但是鍵槽不是貫穿的，并且鍵槽的終止處是平的，不是半圓的，這個有辦法加工么？具體如圖所以 |
| 一般鍵槽用拉刀拉，那個需要貫穿，只做一半完全直角不好做的，如果增加一點小的工藝倒角可以用電火花做，或者清角樣式直接銑出來 |
山中漁人 發表于 2022-12-7 08:46 謝謝 |
小黃黃呀 發表于 2022-12-6 20:45 加工槽的工藝孔! |
菜雞攻城獅 發表于 2022-12-6 15:46 感謝總結 |
山中漁人 發表于 2022-12-6 11:34 這個退刀槽是和加工螺紋的退刀槽一樣的？還有在軸上鉆個孔是啥意思？  |
| 配個銷子不好嗎 |
|
上圖只有電火花能做到! 我們一般是內孔加工退刀槽或在軸上鉆個比鍵寬大的孔來解決! |
| 電火花放電加工或者改結構 |
