1）先將軸承座裝配好，使用鎖緊螺母對絲桿進行預拉，此時屬于半固定，在用鎖緊另一側鎖緊，頂住軸承端，變成固定

兩端固定，通過調節鎖母實現對絲杠的預拉伸，減小絲杠因長度太長中間下垂變形，同時減少受環境影響的熱脹冷縮。機床設計手冊中有這種結構的詳細講解

∵一步∴一腳印 發表于 2022-12-2 09:23

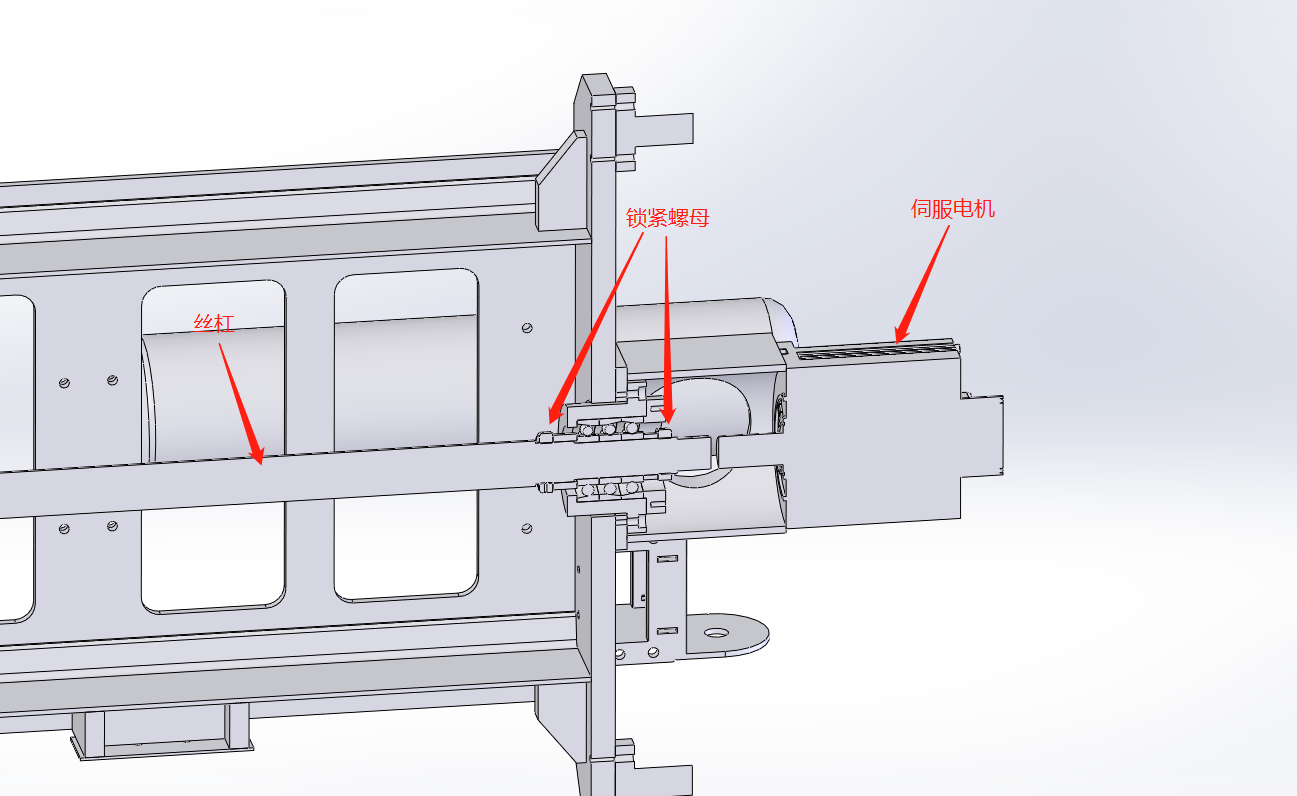

整體的結構，麻煩看一下

中等的剛性和普通精度 都是采用 一端固定+一端支撐方式比較多

希望把 負載 轉速 精度等工況告知一下

圖片上有一些參考非常經典

連個螺母調節軸承座的位置，沒見過這樣設計的

搞清楚什么是兩端固定模式，就理解了

用兩個鎖緊螺母的還是第一次見，軸承有沒有頂到絲桿臺階？
絲桿用的是兩邊固定的方式的話，感覺可以這樣調整一下間距。不過如果有軸向壓力的話應該還是頂絲桿臺階比較好。

yc1990717120 發表于 2022-12-1 15:34
調節絲杠預緊力

調節絲杠預緊不是通過螺母調節嗎？這種預緊是怎么調節，麻煩大佬說具體一些

凌云vivi 發表于 2022-12-1 15:51
難道不是為了壓軸承內圈嗎

壓軸承內圈不是有軸肩嗎

看截圖 用的軸承是 7字頭的 滾子角接觸軸承

這類軸承都是配對使用且根據工況實施調預緊

希望把圖片全部截圖看一下

滾珠絲桿有 四種安裝方式 可以翻書看看每種的對應的 剛度 轉速 和場合都不一樣
