減速機選型，跪求指點。

查看數: 4846 | 評論數: 17 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2022-11-23 16:15

正文摘要:

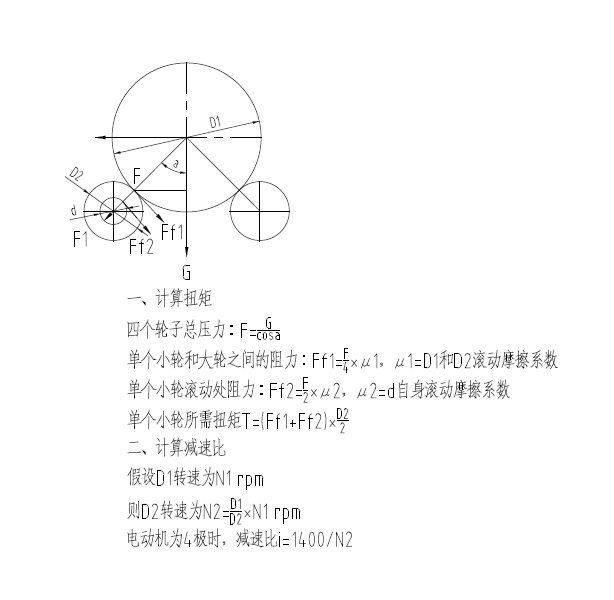

圖片中的選型計算請大家?guī)兔纯词欠窈侠恚抗蛑x！

回復

昨日明月 發表于 2022-12-4 17:11:35
我最近也遇到類似的設計，這個和焊接滾輪架的結構一樣。網上找到了一篇這方面計算的期刊，上面有一堆計算公式，但是沒有推導過程，看得不是很明白。希望對你有所幫助。










尚未茍且 發表于 2022-11-25 09:44:57
啟動運行停止，三個階段的受力狀態都要考慮
swjy1956 發表于 2022-11-25 09:26:09
caohuawei 發表于 2022-11-24 08:54
是的，大輪由四個小輪支撐，四個小輪左右各有一個驅動輪安裝減速電機驅動，如圖示。

首先確定設計的轉速和角加速度，計算最大質量的轉動慣量求出啟動扭矩然后算出功率。
repzk031 發表于 2022-11-24 16:44:24
caohuawei 發表于 2022-11-24 15:58
一個重力G壓在四個輪子上，F(xiàn)是G在小輪子上的力的分量，簡化成總的。可以把你的思路分享一下大家探討

F=G*COSa

評分

參與人數 1威望 +3 收起 理由
浪卷云 + 3 熱心助人，專業精湛!

查看全部評分

caohuawei 發表于 2022-11-24 15:58:39
repzk031 發表于 2022-11-24 14:49
看你的圖，四個輪子的總壓力，公式寫錯了

一個重力G壓在四個輪子上，F(xiàn)是G在小輪子上的力的分量，簡化成總的。可以把你的思路分享一下大家探討
repzk031 發表于 2022-11-24 14:49:33
看你的圖，四個輪子的總壓力，公式寫錯了
caohuawei 發表于 2022-11-24 08:50:09
zjhcnsod 發表于 2022-11-23 16:25
你跪哪兒啦？是先跪謝，還是有人指點后再跪？大家來自五湖四海為了一個共同的目標到了論壇里， ...

大神也探討一下唄

點評

看錯了，力矩計算已經在里面了哦，哈哈，不好意思，我說錯了，是功率沒有寫出來  發表于 2022-11-24 10:55
關鍵的大事都還沒辦  發表于 2022-11-24 10:53
你的計算很好，思路嚴禁清晰。下一步計算力矩，看你怎么辦  發表于 2022-11-24 10:52
