okmeiyou 發表于 2022-11-19 00:01
這樣可以，但是多數有一些軸向力，最好是用成對安裝的圓錐滾子軸承。如圖轉速較高，可以是裝一個雙列角接觸 ...

軸向力是由一個支點處產生的軸向分力嘛？

pengzhiping 發表于 2022-11-20 13:43
如果懸臂負載不大到是可以，需要考慮 兩軸承拆卸問題。

懸臂布置，一根軸就一個支點是否可以吶？
如果布置成3個并列的深溝球，是否相當于軸上有兩個支點吶？

受不了了 發表于 2022-11-19 14:00
懸臂的同步輪鏈輪齒輪軸承在輪子里受力要合理些

是齒輪內一組+一組軸上軸承嘛？還是就齒輪內一組軸承？

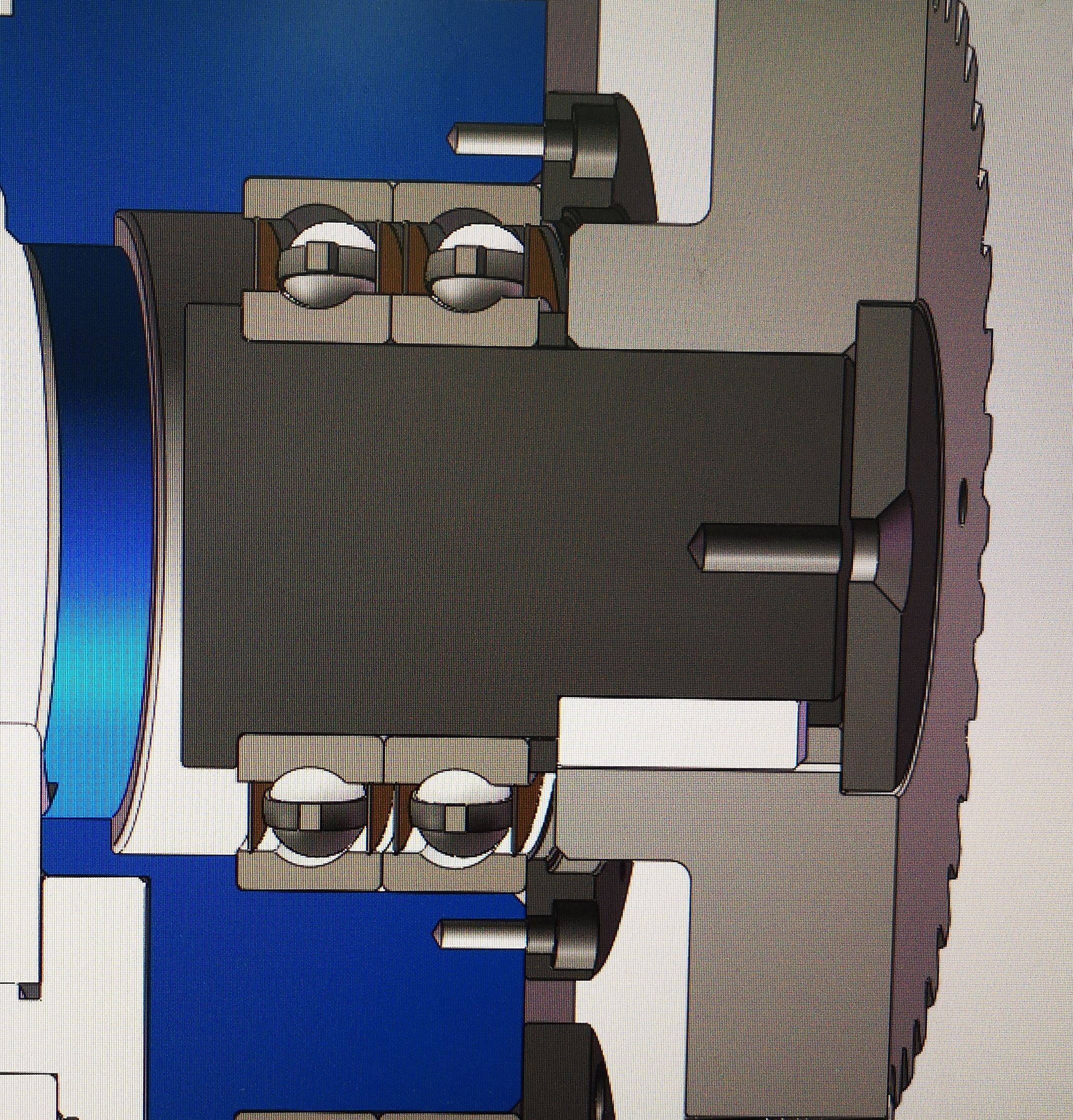

看到鏈輪是兩個深溝球軸承之間加套環，懸臂掛一個齒輪。
一根軸兩個支點。一根軸一個支點是否可以吶？

如果懸臂負載不大到是可以，需要考慮 兩軸承拆卸問題。

畫圖前應該查一下設計手冊，少出錯，少走彎路。

懸臂的同步輪鏈輪齒輪軸承在輪子里受力要合理些

什么樣的工況條件？轉速？扭矩？傳動場合？精度？是斜齒還是直齒輪？周向有無鍵聯接？考慮潤滑方式?jīng)]？請描述下

妖洞兩拐 發表于 2022-11-19 03:46
和齒輪連接的短軸怎么和長軸固定的？

沒有固定
