發布時間: 2022-11-18 08:06

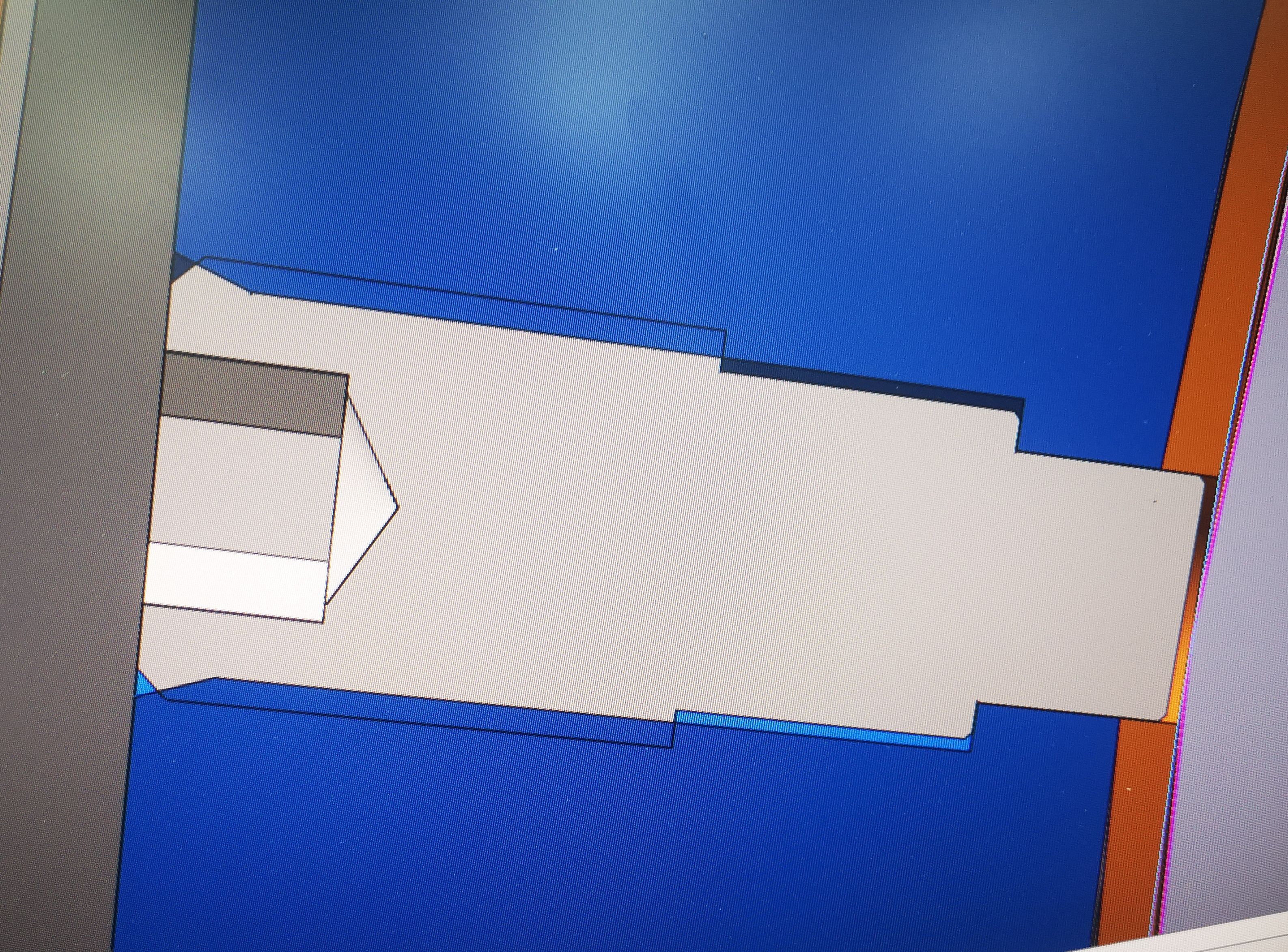

正文摘要:兩個零件定位，一個零件銷孔，一個零件上面一段螺紋，下面一段銷孔，用緊定螺釘，下面一段車成銷光軸，怎么確保螺紋與銷孔同心？有沒有更好的定位方式 ... |
|
把定位件從中間切開，螺紋部分一個件，臺階銷部分一個件。 臺階銷略長一些，用螺紋部分頂住。 怕螺紋松動，可以加螺紋固定膠。 |
beta_ling 發表于 2022-11-18 13:14 不太明白那個定位套，能用到這嗎？ 定位套是不是經常拆裝或者機加工時用的？ |
路人丙 發表于 2022-11-19 07:56 沒有 |
| 兩個零件有相互運動嗎 |
| 10樓正解。你這個螺紋沒什么作用。要是固定的話直接過盈配合就好。 |
lqchn 發表于 2022-11-18 10:28 我這好像不太能用定位套，兩個零件銷定位后，銷不能突出來，需要有個限位 |
|
銷釘防掉可以用過渡配合/過盈配合, 或者使用兩個零件均使用盲孔, 再或者用外加螺絲或者擋圈 |
beta_ling 發表于 2022-11-18 13:14 緊固作用 |
| 定位套才是正解. 你這樣的結構螺紋是起什么作用? 緊固還是拔拉? |
