2011ayoon 發表于 2022-11-17 12:35
如果要防墜，應該還有配套的部件才可以（可能類似鋸條的樣式或者長條孔板），使用時需要人手動打開圖片類 ...

我也是這個思路，慢速呢，不觸發，可以跳過；快速呢，就觸發，卡住。

轉化為圓周運動是離心力，那么不轉化，還是直線運動呢，個人覺得也應該有類似棘爪的機構。

防墜機構是不是和安全帶一樣的離心機構?

大白小白 發表于 2022-11-17 10:38
防墜安全器原理還是離心力，我25樓發的圖片，結構極其簡單，應該不是離心力的原理了。

如果要防墜，應該還有配套的部件才可以（可能類似鋸條的樣式或者長條孔板），使用時需要人手動打開圖片類似棘輪卡爪的裝置，而如果發生墜落，卡爪會在彈簧之類的作用下伸進孔板孔洞或者類似鋸齒板的齒間（也許就是類似棘輪的結構）

2011ayoon 發表于 2022-11-16 14:14
https://baike.baidu.com/item/%E6%96%BD%E5%B7%A5%E5%8D%87%E9%99%8D%E6%9C%BA%E9%98%B2%E5%9D%A0%E5%AE ...

防墜安全器原理還是離心力，我25樓發的圖片，結構極其簡單，應該不是離心力的原理了。

大白小白 發表于 2022-11-15 20:26
研究一下防墜原理？

https://baike.baidu.com/item/%E6%96%BD%E5%B7%A5%E5%8D%87%E9%99%8D%E6%9C%BA%E9%98%B2%E5%9D%A0%E5%AE%89%E5%85%A8%E5%99%A8/5657411
升降機用的防墜器一般是這樣的，這要配齒條使用，

2011ayoon 發表于 2022-11-16 12:21
這里的鋼絲繩應該只是平衡作用，我見過的提升機是在鏈條旁邊還有2根鋼絲繩（和鏈條同樣布置），所以一直 ...

防墜機構請看25樓。

大白小白 發表于 2022-11-16 11:05
兼答@2011ayoon  這里討論鋼絲繩的用法。

動力源只能是油缸。鋼絲繩起到提升的作用，僅僅 ...

這里的鋼絲繩應該只是平衡作用，我見過的提升機是在鏈條旁邊還有2根鋼絲繩（和鏈條同樣布置），所以一直認為鏈條是利用它的結構特性防止墜落的，但只是普通的鏈輪而已（原來是認為對方偷工省了防墜裝置），仔細思考應該只是鋼絲繩和鏈條是冗余設計，另外還有2根平衡用的鋼絲繩，是布置在與油缸垂直的兩條邊上而不是對角線，布置對角線可能是因為圖片中的升降機油缸是垂直布置

wryp 發表于 2022-11-16 07:49
我只是用戶，對這個不懂。

1，你畫線的這個是一層樓升降的。6層樓升降的有你說的方向的鋼絲繩。

朋友的簡易貨梯，地面四角有沒有地輪？

wryp 發表于 2022-11-16 07:49
我只是用戶，對這個不懂。

1，你畫線的這個是一層樓升降的。6層樓升降的有你說的方向的鋼絲繩。

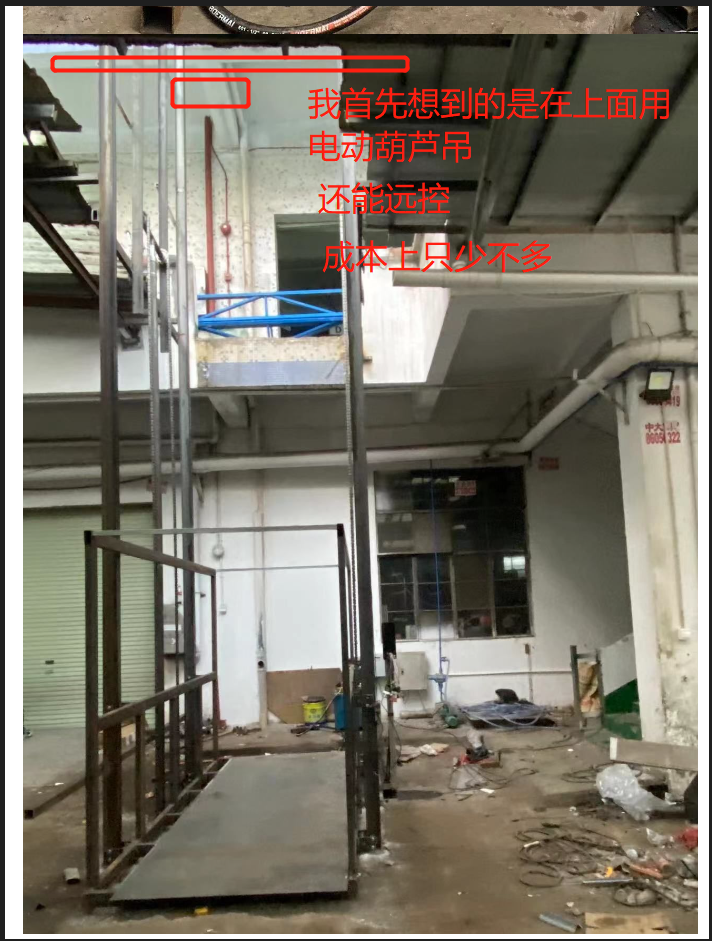

兼答@2011ayoon  這里討論鋼絲繩的用法。

動力源只能是油缸。鋼絲繩起到提升的作用，僅僅是增大行程，節省了油缸行程，但油缸缸徑要相應增大。


1）如果是平衡作用，下圖紅框中的閉環鋼絲繩，4角4組就可以搞定了。為何要對角線？我以為對角線只需要2組，節約了2組。換言之，鋼絲繩做平衡，有兩種容易想到的方案：A，4角4組；B，對角線2組；個人覺得方案B更省。
所以回頭去看@wryp 發的圖片，發現只有一條對角線，那么這里肯定有疑問，所以發帖討論。





2）本圖是某寶上搜索看到的。這個圖片中，我個人覺得，鋼絲繩有的做平衡，有的做提升。
@2011ayoon 朋友覺得如何？
