曼富圖410云臺蝸輪蝸桿結構怎么實現離合的

查看數: 4359 | 評論數: 20 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-10-31 11:17

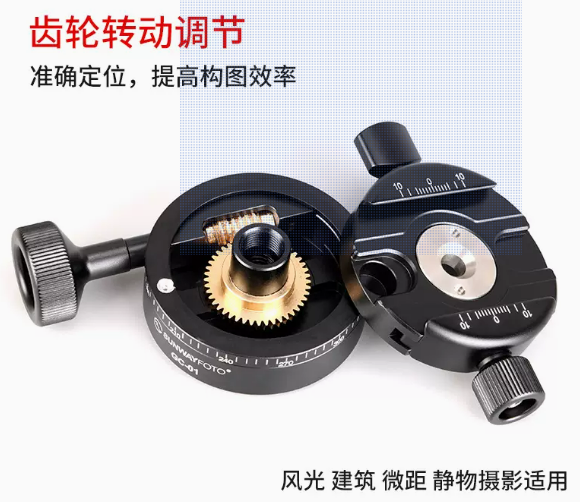

曼富圖 410 齒輪云臺微距建筑靜物單反相機三腳架三維三向微調臺-淘寶網 (taobao.com) 上面是410云臺的淘寶鏈接，顯示可以通過后面的旋鈕（蝸桿）帶動轉臺轉動，不明白的地方是，后面有個大的旋鈕，撥過 ...

回復

lsjsmcym 發表于 2022-11-2 13:56:46

謝謝分享

制造商 發表于 2022-11-2 13:38:52

注意看解鎖手輪有個缺口，缺口里面是扭簧的一個爪子

制造商 發表于 2022-11-2 13:36:22

蝸桿穿在偏心套里面，偏心套由扭簧驅動迫使蝸桿和蝸輪壓緊嚙合，手動旋轉偏心套使蝸輪蝸桿分離，蝸輪可自由轉動；

大白小白 發表于 2022-11-2 11:36:37

我最先想到的是這樣的玩意，可惜都是微調的，沒有快速調節。

大白小白 發表于 2022-11-2 11:08:36

一展刀鋒發表于 2022-10-31 13:53
看跟網上的單盤離合器有點像，就是不知道扭簧怎么實現壓緊的

單盤離合器，周布彈簧，這樣就搞復雜了吧

魍者歸來 發表于 2022-11-2 08:41:09

大白小白發表于 2022-11-1 21:17
請教全知的@魍者歸來大佬，如何實現這個粗調+精調的快速螺紋？謝謝~

兩個輸入軸雖然同軸布置，但可以增加一個軸向的插入式離合機構，通過旋鈕推動軸向位移后嚙合微調。通過扭簧復位離合。

參與人數 1	威望 +1	收起理由
大白小白	+ 1	思想深刻，見多識廣！

大白小白 發表于 2022-11-1 21:17:37

請教全知的@魍者歸來大佬，如何實現這個粗調+精調的快速螺紋？謝謝~

大白小白 發表于 2022-11-1 21:15:47

一展刀鋒發表于 2022-11-1 08:54
圖片是這樣的，轉過去蝸桿就脫開了，網站上傳不了動畫，湊合看看

那么你的微調邏輯就是：1）間歇微調，步進。

2）喪失自鎖。
