2種旋轉結構，有沒有優劣之分，需要注意什么

查看數: 5625 | 評論數: 22 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-10-19 09:44

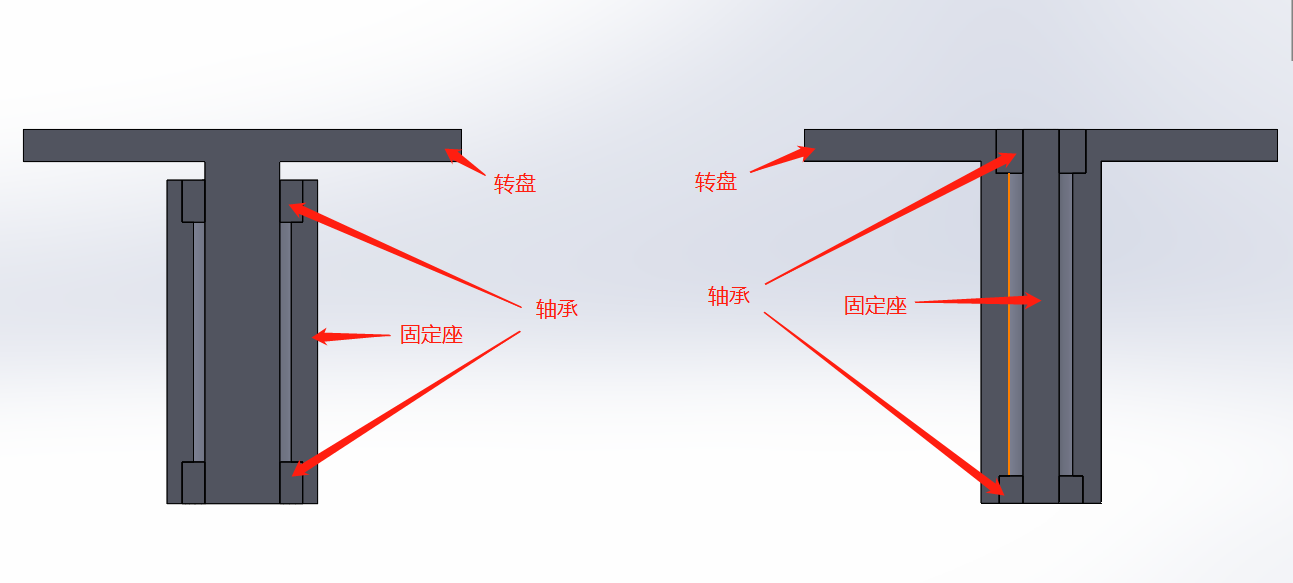

圖片有點簡陋，大家湊合看，高速間歇式運動，圓柱分度凸輪帶動，請大家各抒己見！

回復

tangbinpoo 發表于 2022-11-4 09:45:27

肯定是左邊的好

kongping 發表于 2022-10-19 16:18:54

左側的軸承結構好些,有個外固定缸套，結構剛性比右側的要好，軸承裝配也容易,只是上部的轉盤與中間的轉軸連接應該是活的,有一個安裝法蘭盤,這樣拆卸運輸方便。

新地機械 發表于 2022-10-19 14:30:16

分度凸輪200rpm

囨檞釋 發表于 2022-10-19 14:24:15

新地機械發表于 2022-10-19 11:30
轉盤800MM，10等分，高度800mm，負載40KG，速度能開多少

加高800還是外加吧，太高了

一兩百的還可以加一下，你這個速度也快不起來吧，要跑100rpm多？

2011ayoon 發表于 2022-10-19 14:00:04

關鍵是你要考慮固定座的安裝要求

雪見花楹 發表于 2022-10-19 11:33:40

左邊好，右邊的缺點就是左邊的優點，缺點：1、轉盤不管是一體還是焊接，加工成本高（達到一樣的精度）；2、固定軸相比轉盤太細，容易細長軸，容易變形；

新地機械 發表于 2022-10-19 11:30:59

囨檞釋發表于 2022-10-19 11:23
多大的分割器啊，有沒有想過直接分割器的出力軸做非標加長

轉盤800MM，10等分，高度800mm，負載40KG，速度能開多少

新地機械 發表于 2022-10-19 11:27:50

囨檞釋發表于 2022-10-19 11:23
多大的分割器啊，有沒有想過直接分割器的出力軸做非標加長

你的軸徑向不用固定了吧
