anian71 發表于 2022-10-23 17:28
從圖上看襯套還只有一個呢，為什么數量是兩個？圖上頂著右側軸承的絲桿部分比絲桿外徑大，這是早期絲桿的 ...

好吧。

共產可期 發表于 2022-10-22 16:56

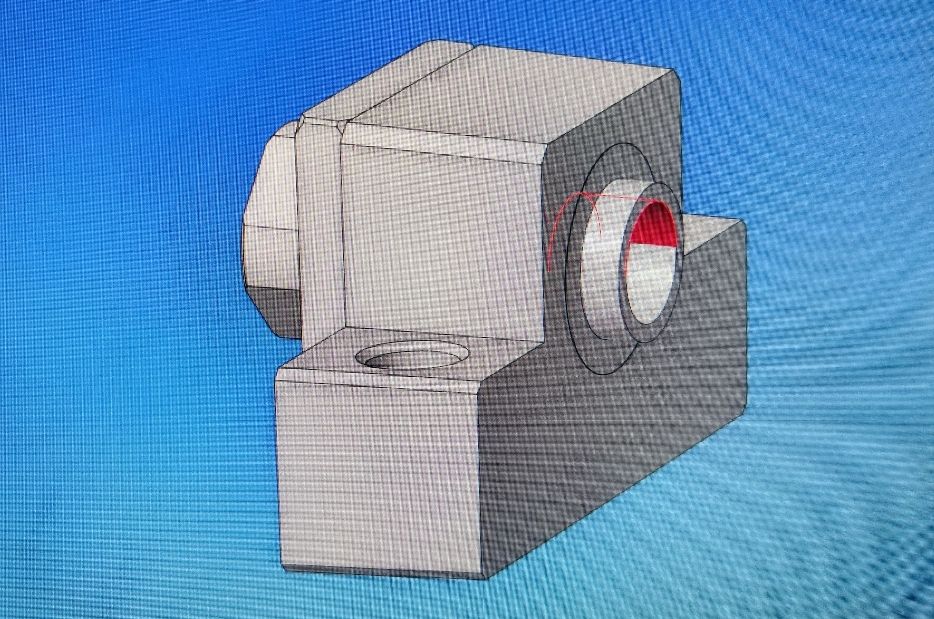

右側的襯套一端沒有頂著絲桿，從thk模型圖上來看

從圖上看襯套還只有一個呢，為什么數量是兩個？圖上頂著右側軸承的絲桿部分比絲桿外徑大，這是早期絲桿的做法。

喀秋莎88 發表于 2022-10-16 15:09
軸向定位圈，主要是提供-5密封環-完整外圓的，因為有的絲杠螺旋槽是通長的。

6樓 正解

anian71 發表于 2022-10-22 16:39
先弄清楚一點：左右兩側的密封圈里面各有一個襯套。右側的襯套一端頂著軸承內圈，一端頂著絲桿；左側的襯 ...

右側的襯套一端沒有頂著絲桿，從thk模型圖上來看

共產可期 發表于 2022-10-20 20:32
感覺沒有什么鎖緊力啊？從左往右看，是螺母頂緊軸環，軸環頂緊軸承內圈，軸承內圈頂緊軸肩。左側的密封圈 ...

先弄清楚一點：左右兩側的密封圈里面各有一個襯套。右側的襯套一端頂著軸承內圈，一端頂著絲桿；左側的襯套一端頂著軸承內圈，一端頂著螺母，怎么會沒有鎖緊力？！

anian71 發表于 2022-10-20 11:01
4是固定蓋，是壓緊軸承的。4的中間有5，5是密封圈，是一個骨架油封，一端一個共兩個。骨架油封是橡膠的，起 ...

感覺沒有什么鎖緊力啊？從左往右看，是螺母頂緊軸環，軸環頂緊軸承內圈，軸承內圈頂緊軸肩。左側的密封圈有螺母擋住，中間有軸環配合。右側的密封圈與絲桿軸肩配合，無軸向力。

4是固定蓋，是壓緊軸承的。4的中間有5，5是密封圈，是一個骨架油封，一端一個共兩個。骨架油封是橡膠的，起防塵作用。這兩個環一個穿過左邊的骨架油封頂在左邊的軸承上，另一個穿過骨架油封頂在右邊的軸承上，這樣才能鎖緊。沒用環根本鎖不緊！

漂泊的風 發表于 2022-10-19 09:23
是可以的，同一絲桿公稱直徑下有不同，但相應配套尺寸是在這個公稱直徑的標準上做的，所以您選擇的那款實 ...

嗯嗯，鎖緊的那一側軸環應該是標配吧？之前還沒太注意

學習了
