發布時間: 2022-9-28 17:34

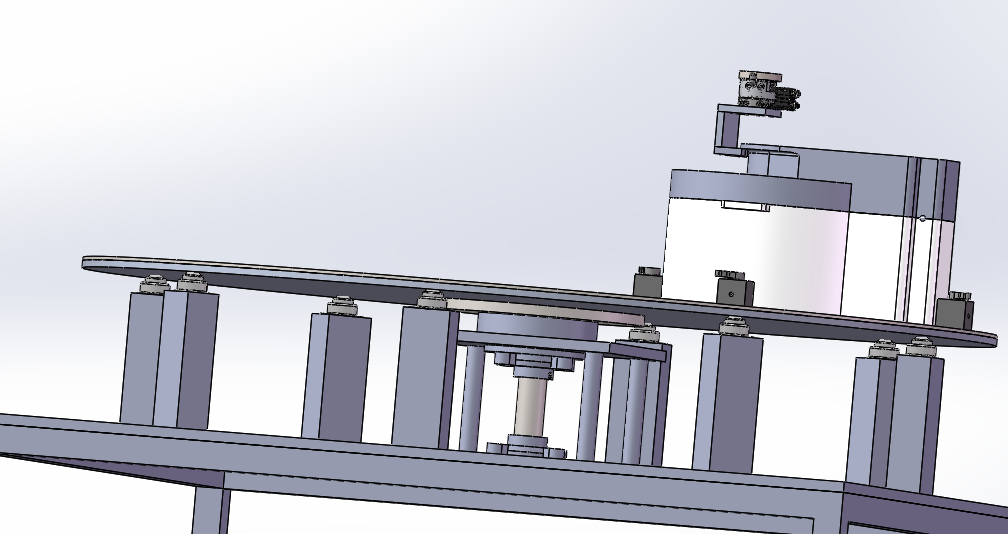

正文摘要:想請教個問題：現在結構就是圖中（鼠標處為推力軸承）不知這樣可否。 轉盤為鋁板+鐵板（大小1300*15）（轉動慣量為18.5kg*m2）轉速為：10轉/min。 準備 伺服+減速機 同步帶帶動。請教下伺服和減速機選型 ... |
陳大餅吖 發表于 2022-9-28 21:29 凸輪分割器什么牌子的好？我問了山東譚子要1W多，這邊領導不同意，太貴 |
| 電機選型，要考慮到慣量和轉矩，這個表格分享給你 |
非標設計最強自動計算.V16.SP2(2016.05.03更新).xls
2.34 MB, 下載次數: 4, 下載積分: 威望 -10 點
| 我第一時間也是想用凸輪分割器，詢的山東譚子價格要1w多，這邊領導就覺得太貴 |
|
用個回轉支撐（軸承）結構就會簡單很多，要求不高去某寶買也很便宜 |
|
這結構，噪音你就受不了，牛眼會發出很大的噪音 這背隙，也夠嗆的 建議上凸輪分割器! |
| 帶負載啟動嗎？ |
| 最好用回轉支承帶齒圈。 |
|
你是伺服+減速機+同步帶，減速機直連轉軸啦，為什么還要同步帶？ 我個人的想法是越簡單越不會積累間隙誤差。 還有，不能用凸輪分割器嘛？ |
| 8個牛眼？ |
