大尺寸鈑金罩殼的設計

查看數: 6067 | 評論數: 16 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-9-27 23:21

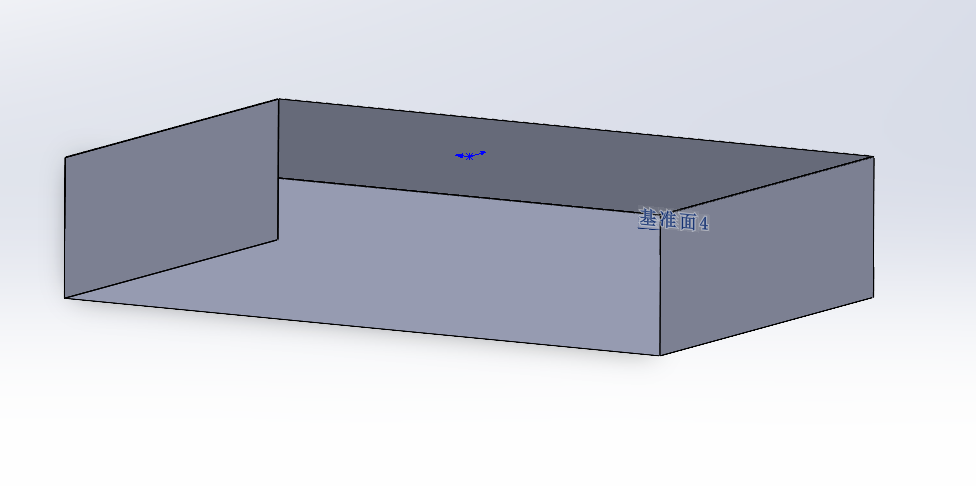

如圖片所示，有一個三面折彎的罩殼，材料為1.5mm鋁板，尺寸在2500X1500X500左右（是多塊鈑金拼焊組成），有設計加強筋（圖中未畫），目前實際有如下問題： 1.鈑金大面凹陷 2.三個側面固定孔位很難對準 3.三個側面強 ...

回復

小樓一夜聽風雨0 發表于 2022-9-28 14:53:47

學習了

小kk987 發表于 2022-9-28 14:28:55

|攻城獅RG發表于 09-28 09:03調整加強筋結構的同時，可以考慮加厚鋁板，或者更換為鐵板！

真是攻城獅啊，剛性不足換成鋼板能改變多少，剛性的表達式材料力學里有，可以看一下，以后記住了，同是金屬材料對剛性的改變是很小的

小kk987 發表于 2022-9-28 14:25:21

最簡單的肯定是做骨架，如果有油壓機的話可以做一些簡易模，壓一些筋出來，總之就是想辦法讓罩子的剛性增加，至于怎么增加剛性最好肯定是增加厚度方向尺寸，剛性是厚度尺寸三次方的關系，換材料基本是改變很小的，可以不考慮

鈑金準專家 發表于 2022-9-28 10:38:05

這么大尺寸都超過很多大設備的覆蓋件了，需要做骨架或者壓筋多層鉚焊

蛋蛋超人 發表于 2022-9-28 10:33:35

沖壓一下，做點凹凸

6468458 發表于 2022-9-28 10:23:44

1和3的問題是一樣的，可以考慮增加橫梁，量小的話增加底板厚度，成本增加了但是省事
2固定孔能否改為腰孔
想問一下這么大的護罩干啥用的，非要用鋁板嗎

那些年的那些年 發表于 2022-9-28 10:18:36

或者大面可以沖筋增加強度。

大白小白 發表于 2022-9-28 09:54:22

點焊折彎加強筋

UserPI 發表于 2022-9-28 09:43:18

感謝樓主分享
